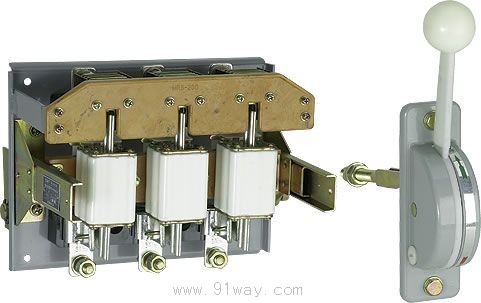

HR3系列熔断器式刀开关产品详细说明：

适用范围

HR3系列熔断器式刀开关按其电流分为交流（50Hz)及直流二种；按额定电流等级分为100,200,400,600四级：按其操作方式分为正面侧方杠杆传动机构式、正面中央杠杆传动机构式、侧面操作手柄式、无面板正面侧方杠杆传动机构式四种；按其检修方位可分为屏前检修式及屏后检修式两种。

本系列刀开关符合GB14048.3标准。

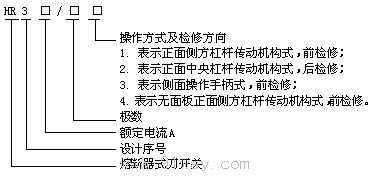

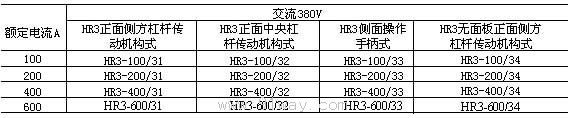

型号及其含义

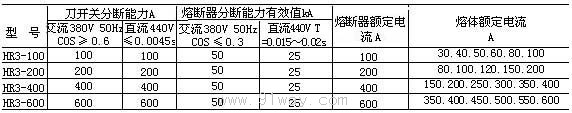

HR3系列熔断器式刀开关主要技术参数





结构特征
熔断器式刀开关是RTO有填料熔断器和刀开关的组合电器，具有RTO有填料熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器式刀开发的熔体烧断，及时切断故障电流。前操作前检修的熔断器式刀开关，中央有供检修和更换熔断器的门，主要供BDL配电屏上安装。前操作后检修的熔断器式刀开关主要提供BSL配电屏上安装。侧操作前检修的熔断器式刀开关可以制成封闭的动力配电箱。

额定电流600安及以下的电流熔断器式刀开关带有安全拦板，并装有灭弧室。灭弧室是由酚醛布板和钢板冲制件铆合而成的。
熔断器式刀开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板可以很方便地更换熔断器。

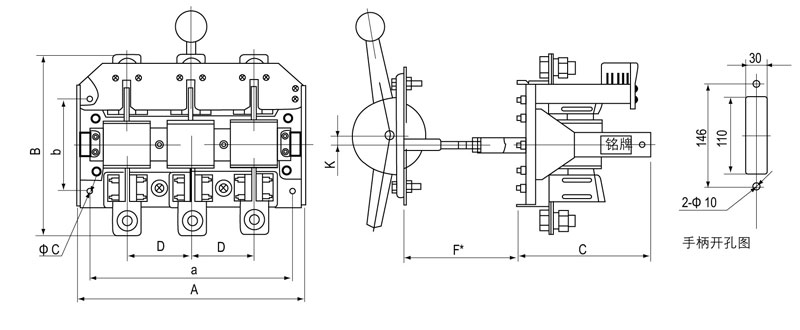

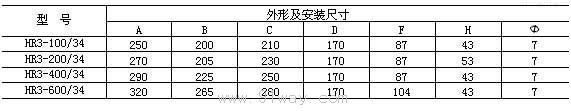

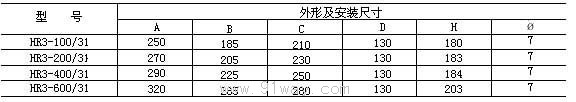

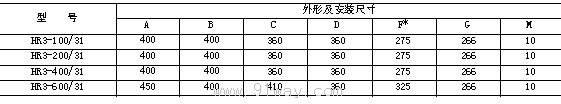

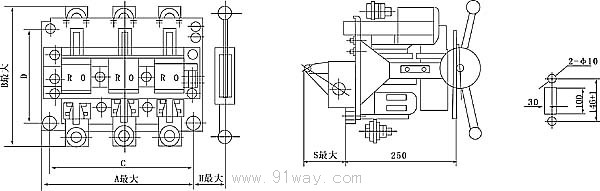

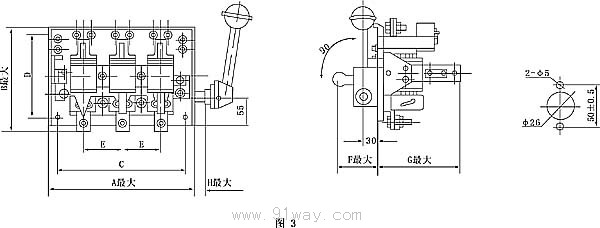

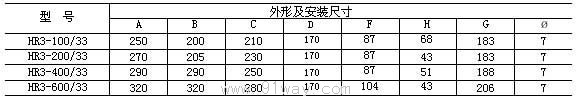

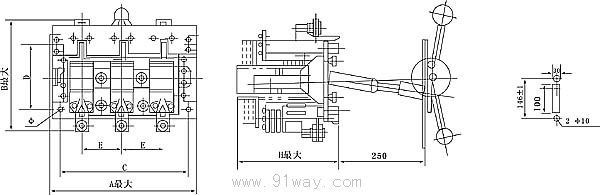

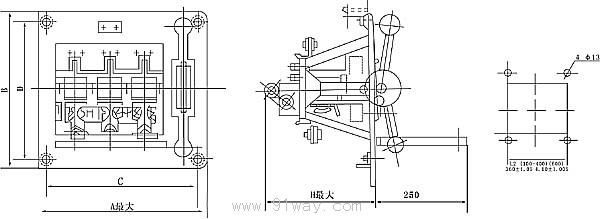

HR3系列熔断器式刀开关外形及安装尺寸(见表3～6，图1～4）
(mm)表3


(mm)表4




图1


图2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(mm)表5

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　(mm)表6





图4

型号规格	外形尺寸(mm)				安装尺寸(mm)
	A	B	C*	G	a	b	φc	M
HR3-100/31	400	400	275	266	360	360	12	10
HR3-200/31	400	400	275	266	360	360	12	10
HR3-400/31	400	400	275	266	360	360	12	10
HR3-600/31	450	400	325	266	410	360	12	10
HR3-1000/31	500	400	350	266	450	360	12	10
