OWF系列耦合电容器产品详细说明：

OWF系列耦合电容器主要用于工频交流输电线路的高频载波通信、测量、控制、保护以及抽取电能等装置中。

结构性能
OWF系列耦合电容器由芯组、瓷套、膨胀器等部件组成。芯组由若干个聚丙烯薄膜、电容器纸、铝箔卷制而成的芯子串联组成；外壳由瓷套及钢板制成的大盖、板底、密封耐油胶圈组成。
频率50Hz，电容器在1.2倍额定电压同时附加30～5000KHz通讯波条件下长期运行，并且在用于星形点有效接地系统时，可以在1.5Un下连续运行30S；用于带有自动切除对地故障的星形点非有效接地系统时，可在1.9Un下连续运行30S；用于无自动切除对地故障的星形点非有效接地系统时，可在1.9Un下连续运行8h。

工作环境
（1）电容器为户外装置，使用于周围环境温度-50oC～+50oC。
（2）安装运行地区海拔高度不超过1000m。（高原地区可特殊设计）
（3）安装运行地区风速不超过150km/h，地震裂度不超过8度。

安装说明
悬挂使用≤35kv普通型电容器。用于悬挂使用时，应利用上盖吊环螺钉进行悬挂，上盖为高压端，底板为低压端。
座立使用≤35kv普通型电容器。用于座立使用时，底部应配接合格的OZ－35绝缘支架；上盖为高压端，电容器底板为低压端。支架下铁板的四角圆孔为安装固定螺杆用。
220kv各型号电容器，均为两节110kv电容器串联而成，带铸铁底座一节为下节。将上节底板与下节上盖用螺栓紧固成一体即可。底座四角圆孔为固定用螺孔。多台使用时，应按本厂编号配对使用，不得混淆，以免影响电容器的技术指标。

OWF系列耦合电容器技术性能：
1、 35KV站用耦合电容器技术参数
1、名 称：耦合电容器 型号：OWF-350√3-0.0035
2、型 号： OWF。
3、工业频率： 50HZ。
4、载波频率范围：40-500kHz。
5、线路额定电压：35／ kV。
6、额定电容：0.00035 Uf。
7、电容值偏差不超过+10%—5%。
8、爬电比距不小于20mm/kV。
9、绝缘水平应符合GB311.1—83《高压输电设备的绝缘配合》的规定。
10、损耗角正切值（20℃时）不超过0.0015。
11、低电压端子和地之间的杂散电容值不超过200PF，杂散电导值不超过20us。
12、重量：45kg

110KV电站用耦合电容器技术参数
1、名 称：耦合电容器 型号：OWF-110√3- 0.0066/0.01
2、型 号： OWF。
3、工业频率： 50HZ。
4、载波频率范围：40-500kHz。
5、线路额定电压：110／ kV。
6、额定电容： 0.0066/0.01。
7、电容值偏差不超过+10%—5%。
8、爬电比距不小于20mm/kV。
9、绝缘水平应符合GB311.1—83《高压输电设备的绝缘配合》的规定。
10、损耗角正切值（20℃时）不超过0.0015。
11、低电压端子和地之间的杂散电容值不超过200PF，杂散电导值不超过20us。
12、重量：170kg。
13、安装方式：座式。
220KV 站用耦合电容器技术参数
1、名 称：耦合电容器 型号：OWF-220√3-0.005/0.0033
2、型 号： OWF。
3、工业频率： 50HZ。
4、载波频率范围：40-500kHz。
5、线路额定电压：220／ kV。
6、额定电容：0.005 /0.0033Uf。
7、电容值偏差不超过+10%—5%。
8、爬电比距不小于20mm/kV。
9、绝缘水平应符合GB311.1—83《高压输电设备的绝缘配合》的规定。
10、损耗角正切值（20℃时）不超过0.0015。
11、低电压端子和地之间的杂散电容值不超过200PF，杂散电导值不超过20us。
12、重量：330/320kg。
13、安装方式：座式。

OWF系列耦合电容器主要技术参数

序号	型 号	额定电压 (kV)	额定电容 (μF)	外形尺寸 L×B×H(mm)	重量 (kg)
1	OWF35-0.0035	35	0.0035	275×275×760	55
2	OWF110/√3-0.0066	110/	0.0066	485×415×1430	210
3	OWF110/√3-0.01H	110/	0.01	485×415×1430	250
4	OWF220/√3-0.005H	220/	0.005	485×415×2700	480

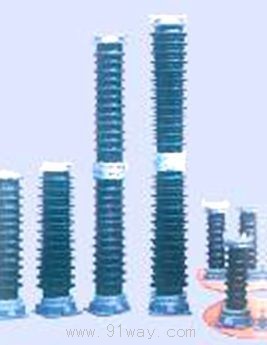

OWF系列耦合电容器
