产品名称：

JN3-12分流磁锁型户内交流高压接地开关

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 高压接地开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

下载产品电子样本（pdf格式）

JN3-12分流磁锁型户内交流高压接地开关产品详细说明：

JN3-12系列分流磁锁型户内高压接地开关，适用于12kV及以交流50Hz电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护。
产品特点: 1. 产品设计科学、新颖、独特、合理；
2. 技术性能先进、可靠；
3. 采用分流磁锁原理，通电时自动产生压力，保证接触良好；
4. 不需要接触压力弹簧、操作力小。
5. 可以与各种型号高压开关柜配套使用，也可以作为高压电器设备检修时接地保护。

JN3-12分流磁锁型户内交流高压接地开关主要技术参数

名称		单位	参数
额定电压		KV	12
额定短时耐受电流		KA	16,20,25,31.5
额定短时持续时间		S	4
额定峰值耐受电流		KA	40,50,63,80
极间中心距		mm	210,230,250,275
额定绝缘水平	工频耐压（1min）	KV	对地42 极间75
额定绝缘水平	雷电冲击耐压（峰值）	KV	对地42 极间75

产品型号规格	A	B	C	D	B	C
JN3-12/20-210	210	604	301	363	图 3	图 5
JN3-12/20-230	230	644	301	363
JN3-12/20-250	250	684	301	363
JN3-12/20-275	275	734	301	363
JN3-12/31.5（25）-210	210	604	305	370	图 4
JN3-12/31.5（25）-230	230	644	308	370
JN3-12/31.5（25）-250	250	684	308	370
JN3-12/31.5（25）-275	275	734	308	370

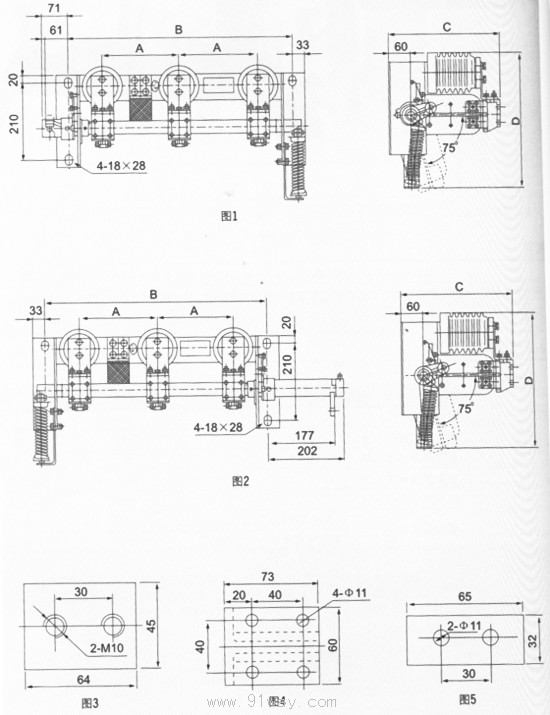

JN3-12分流磁锁型户内交流高压接地开关外形安装尺寸

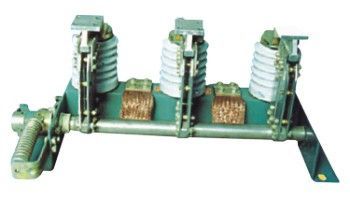

JN3-12分流磁锁型户内交流高压接地开关

JN3-12分流磁锁型户内交流高压接地开关（示意图）
