QJX5系列动力控制箱

一、用途
QJX5系列动力控制箱适用于交流50Hz（或60Hz）电压为380V，在AC-3使用功率在75KW以下的三相鼠笼型感应电动电动机做“Y-△”换接起动、运行、停止。并且有缺相和过载保护。
QJX5系列动力控制箱不适用于AC-4使用类别。

二、型式
1、结构形式

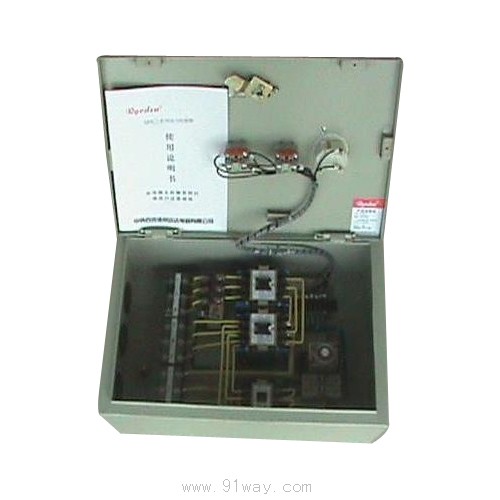

控制箱内有三台交流接触器，一台热继电器，一台时间继电器及控制按钮，信号指示灯，控制线路，熔断器，配以适当的导线接线端子，55KW、75KW有电流表及互感器。
2、型号含义

3、外形及安装尺寸
三、起动方式
起动时电机“Y”接法，起动电流只是满电压起动时的1/3，起动后转速到80%左右时，更换成“△”接法运行，更换时间由时间继电器整定。
四、正确使用方法：
1、外电源应接在L1，L2，L3三个接线柱上，为保安全必须安全接零（地），电动机六个接头与箱内U1，V1，W1及U2，W2，V2对应相接，不可接错，并检查所有螺钉是否紧固；
2、热继电器电流出厂时己整定，用户不得任意调节，热继电器整定电流为电机额定电流乘1/ ≈0.58；
3、当电机故障停转，用户应请电工检查故障原因，更换器件，若由于电流过大引起热继电器保护动作，则待3～5分钟后按热继电器蓝色复位键，复位后即可重新工作。
4、时间继电器出厂时已调在7秒左右，用户根据负荷轻重改变起动时间，但时间不要超过15～20秒，否则会造成交流接触器及电机受损。
5、起动困难（时间过长），且只听到一次吸入声，则是时间继电器损坏，假使听到一次吸合声又听到一次释放声（声音比较低）则2KM损坏，或时间继电器损坏。假使交流接触器动作正常时则请检查机器故障，致使起动力矩过大。
6、不能启动，可能没有电或熔断器保险丝烧断，此时面板上按钮内指示灯均不亮。否则可能是热继电器脱扣动作，请稍等3～5分钟后按热电器上的蓝色复位键。
7、工作时禁止将电控箱门打开，更不能用机械方法迫使接触器通断；否则造成人身与设备事故本厂概不负责。
8、电器原理图，附在控制箱面板后。
