概述
安装在Y0结线的压变一次绕组中性点与地之间的LXQⅡ、LXQ（D）Ⅱ型消谐器（简称LⅡ型），在电网中已运行多年，经验说明，LⅡ型具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘配合，小巧便于安装等优点。安装在压变剩余电压绕组开口三角两端（以下简称开三角）的附件“三次谐波电压限制器”，能够将压变三次谐波电流及基波不平衡电流在消谐器上电压降，限制在用户满意的程度内。
近年来，由于多数压变采取了消谐措施，因铁磁谐振引起压变烧毁的事例已不多见。但一种因错误接线导致多相压变同时烧毁的事故，却频繁见诸于6~35kV电网，这种误将压变开三角两端短路（实为开三角两端都接地），在电网单相接地稍长时，多相压变将同时烧毁。预防此类事故最有效办法，是电网正常运行时，就能判别压变开三角是否被短路。本公司根据多年运行及制造的经验，在改进的LⅢ型消谐器附件（ＬＸＱ-Ｆ型）中增加了开三角短路报警功能，可以预防此类事故再次发生。另外，LⅢ型消谐器及其附件（ＬＸＱ-Ｆ型）还进行了多项改进，改进后的产品在保护压变安全运行具有更多的功能。

在压变开三角两端安装附件（ＬＸＱ-Ｆ型）“电压限制及短路报警器”在电网正常运行时，不单纯是降低开三角两端三次谐波电压及不平衡基波电压，同时也降低了一次绕组中消谐电阻两端的电压经测试可将消谐器上的电压降低到原有值的四分之一以下。这对于中性点为低绝缘的压变长期处在低电压下（小于100伏）运行，更为有益。

三、电气接线

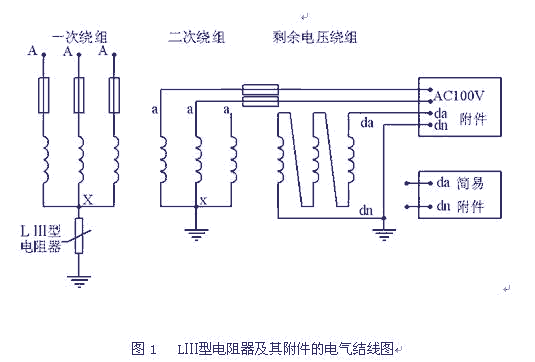

LⅢ型电阻器及其附件的电气结线图如图1所示。电阻器接在压变一次绕阻中性点与地之间；附件接在压变开三角两端，AC100V电源由压变二次绕阻线电压提供，所需功率不大于5VA。若使用简易附件，则只需将简易附件的两根支撑导线，直接旋紧在端子排的da、dn 两端。

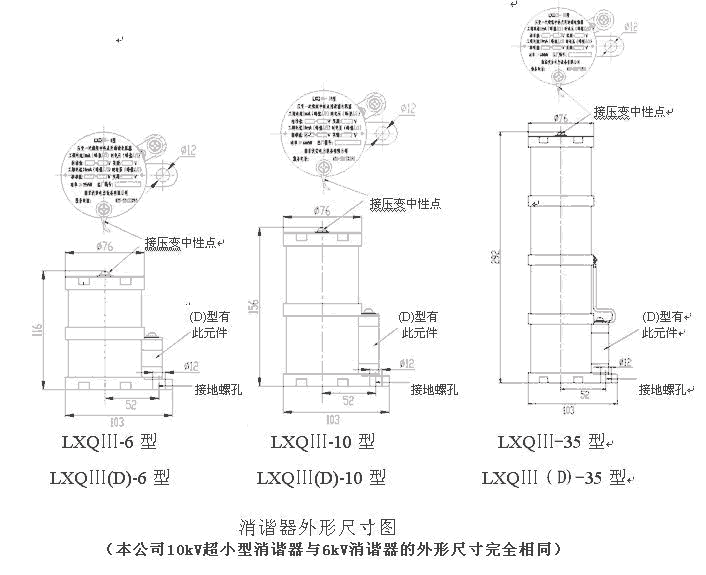

二、外形尺寸图

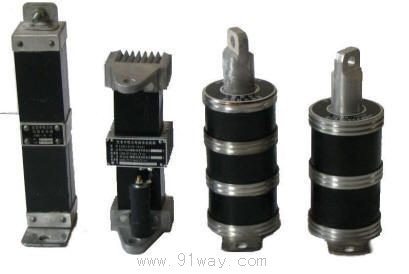

RXQ,FXQ,DXQ,LXQ系列消谐器
