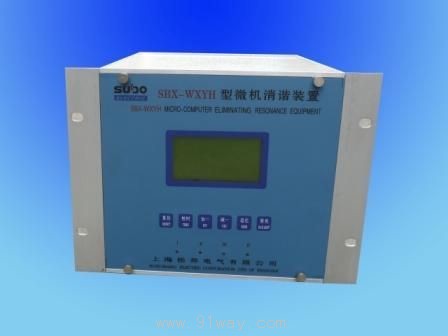

SBX-WXYH微机消谐装置产品详细说明：

1、SBX-WXYH微机消谐装置型号说明

}

3、SBX-WXYH微机消谐装置技术指示
(1) 工作电源：AC 80～250V，50～60Hz或DC 80～250V，功耗小于15W；
(2) 环境温度：-20 ～+50℃；
(3)  环境湿度：不大于90%RH；
(4) 可消除谐振频率：17Hz（1/3分频），25Hz（1/2分频），50Hz（工频），150Hz（3倍频）

4、装置特点
(1) 适用于各种电压等级，各种谐振频率（1/3分频、1/2分频、工频、3倍频）适用范围广泛；
(2) 无需整定和调试，开机后自动进入运行状态，维护量小；
(3) 可区分铁磁谐振，过电压，单相接地；
(4) 自动显示，记录铁磁谐振发生时间及相关参数（谐振频率、幅值）；
(5) 可存储20重故障信息供追忆和显示；
(6) 可配置通信接口（RS232或RS485）；
(7) 以接点闭合方式输出或语音报警输出；

5、装置的工作原理
本装置采用80C196单片微机作为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件（可控硅）处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障。装置开始对开口三角电压进行数据采集。通过数字测量、滤波、放大等数字信号处理技术，然后对数据进行分析、计算，判断出当前的故障状态。如果出现某种频率的铁磁谐振，CPU立即启动消谐电路（使可控硅导通）让铁磁谐振在强大的阻尼下迅速消失。铁磁谐振消除后，CPU作相应记录、存贮，并自动报警、显示有关谐振信息（包括发生时间、频率、幅值等）。如果是过电压或单相接地，CPU作出诊断后，装置分别给出显示和报警，并自动记录、存贮有关故障信息。最后，CPU返回初始状态，并继续检测开口三角电压。

6、SBX-WXYH微机消谐装置软件构成
本装置采用80C196汇编语言编制软件，软件主要由监控程序、浮点运算库、诊断软件、消谐、记录等部分构成。由实时监控程序完成电压检测、采样、诊断、消谐、时钟、键盘命令以及显示等任务。简单框图如图一所示：

7、装置硬件构成
(1） 电源部分：本装置采用高频开关电源，具有抗干扰能力强、允许输入电压波动范围大等特点。输出电压为DC+5V、±12V。
（2） 主机部分：
（3）本装置的指挥控制中心CPU采用最新16位单片机80C196，具有运算速度快、控制能力强，运行安全可靠等特点。且内部设有监视定时器,可随时解脱软件故障造成的死机现象，为长期安全可靠运行提供了保证；
（4） 程序存贮器EPROM，用于存贮指令；
（5） 数据存贮器RAM,用于存放数据计算结果、追忆内容等；
（6） 数据采集部分：其功能是将模拟量转换为数字量以备计算机处理；
（7） 显示部分：在系统正常情况下作时钟用，当系统发生故障时,可显示有关故障信息；
（8）消谐控制：控制消谐电路、启动大功率消谐元件，用来快速消除各种频率的铁磁谐振。

8、SBX-WXYH微机消谐装置安装
本装置安装在PK屏上或端子箱中，根据用户选用情况每台装置可接入1～4段母线。装置后端子接线示意图如下：
 （1）“1PT*”和“1PT”分别接第一段母线开口三角电压的同名端和非同名端,“2PT*”和“2PT”分别接第二段母线开口三角电压的同名端和非同名端,依此类推；
（2）“电源输入”端子即可接交流电源，也可不分极性接直流电源。其电压范围均为：80～250V；
（3）“外报警”端子接外报警信号，该端子无故障时为一对常开接点。故障发生时闭合,至故障消失后延时约1分钟。其接点容量为DC 220Ｖ  0.5A,  如用户需要也可改为语音报警输出，但要在定货前提出。
（4）远动口输出：
(Ⅰ）串行口 RS422/485 为双功能口，当采用 RS485 时只需将TXD + 和RXD + 短接、TXD－和RDX－短接即可；
(Ⅱ)开关量输出：发生铁磁谐振时1～4PT 对应1～4 段母线,以接点闭合方式输出报警信号,其容量为DC 24V/5A。内部接线如下：

9、使用说明
（1） 电源部分：电源正常时指示灯亮。否则，应检查是否给电或保险烧坏。
（2） 显示部分：
    (Ⅰ)装置上电后即进入运行状态，显示年、月、日、星期和时、分、秒;
    (Ⅱ)当系统出现单相接地故障（如第一段母线或其所属线路在 2003年3月8日08时50分35秒发生单相接地故障,故障时开口三角电压为60V，当前持续时间为1小时08分08秒）时，液晶屏显示如下内容：
《Ⅰ母线2003/03/08日08:50:35秒接地,  电压约60V,持续时间０1:08:08》。显示时间一直持续到故障消失;
   (Ⅲ)当系统出现谐振故障（如第一段母线在 2003年6月8日8时46分06秒发生 25Hz
谐振,开口三角电压为70V）时液晶屏显示如下内容:
《Ⅰ母线2003/06/08日08:46:06发生25Hz谐振，振幅约70V》。显示时间一直持续到故障消失后1分钟。
（3） 按键部分
(Ⅰ)“复位”键：当装置工作出现异常时，请用“复位”键使装置重新开始工作；
(Ⅱ)“追忆”键：当系统出现谐振故障以后，屏幕将出现如下提示：《请按“追忆”键查看故障信息》,此时按“追忆”键可查看最新故障信息，继续按时共可看到20次的谐振故障信息。显示形式与发生谐振时相同；
(Ⅲ)“校时”键：需要调整年、月、日、星期和时钟时，可按“校时”键,当需要调整的数据闪动时，再按“加一”键或“减一”键即可。调好后请继续按“校时”键使所有数据不再闪动为止，这样便完成了一次校时过程。
10、设计说明及订货须知
（1） 机箱在屏上开孔尺寸：
所有型号均为210×180（宽×高），机箱深度均为250mm。
 （2） 机箱外型尺寸如下：
（3） 订货注意事项
用户在订本产品时如需串行口功能或语言报警功能,请务必注明,否则按无上述功能配置。同时(参照2型号说明)一定要注明所带母线数。
