LBCZ58系列防爆操作柱(ⅡB ⅡC)产品详细说明：

LBCZ58系列防爆操作柱(ⅡB ⅡC)适用范围:

1区，2区危险场所。
IIA ⅡB，II C 类爆炸性气体环境。
*要求IIC类时请注明。

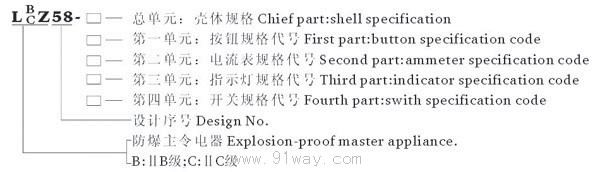

型号含义

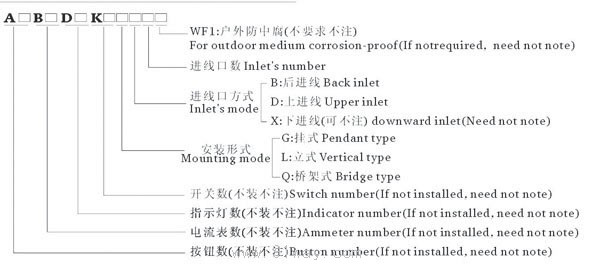

单元含义

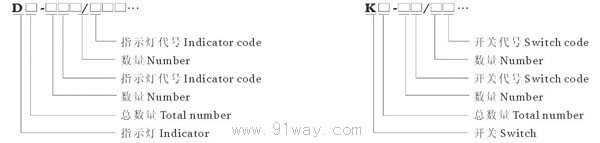

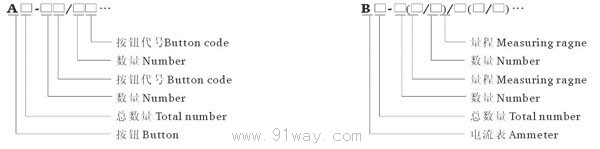

第一/二单元含义



第三/四单元含义


产品特点
铸铝合金外壳，表面喷塑。内装转换开关，按钮，电流表（可按用护要求装其他仪表），指示灯等。
转换开关有30多种功能可由用户自由选择。
可根据要求特制。
电流表量程由用户指定。
钢管或电缆线均可。
产品出厂铭牌上只体现总单元内容，个分单元代号为订货参数。

主要技术参数

用类别 Using sort	额定电压(V) Rated voltage	额定电流(A) Rated current	防爆标志 Es-mark	防护等级 Protection category	防腐等级 Corrosion-proof grade	进线口螺纹("G) Inlet's thread	电缆外径() Cable's outer diameter
AC-3	220/380	1O	Exd Ⅱ BT6	IP55	WF1	1	12-17
			Xxde Ⅱ BT6
AC-4			*ExdeⅡ CT6

订货举例
一表一开关，开关代号为A表量为100/5应标志为：LBZ58-BIK1L
B1-1（100/5） K1-A1
二钮一表二灯，表量程为200/5：指示灯为200V 红绿灯各一个，2个按钮规格均为一常开一常闭。
标注为： LBZ58-A2B1D2G B1-1（200/5） D2-1Rd/ Gd

按钮代号

代号 Code	Ⅰ	Ⅱ	Ⅲ
按钮触角型式	一常开一常闭	二常开	二常闭
Form of button conmtact	1NO+1NG	2NO	2NC

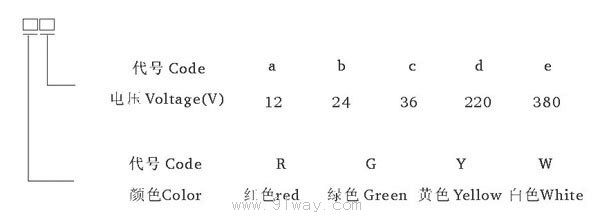

指示灯代号

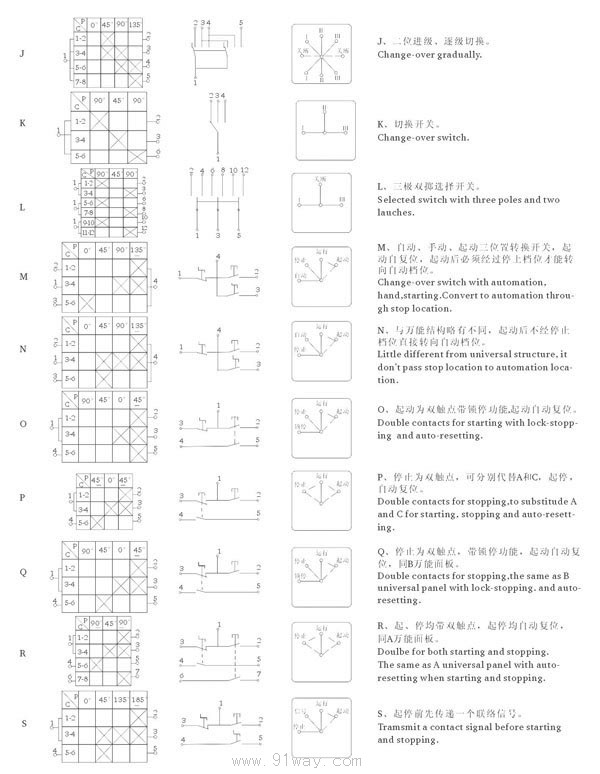

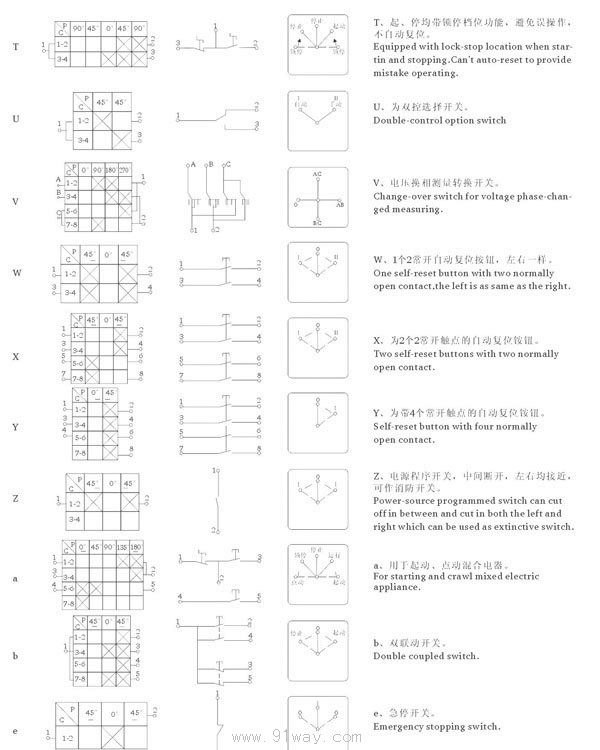

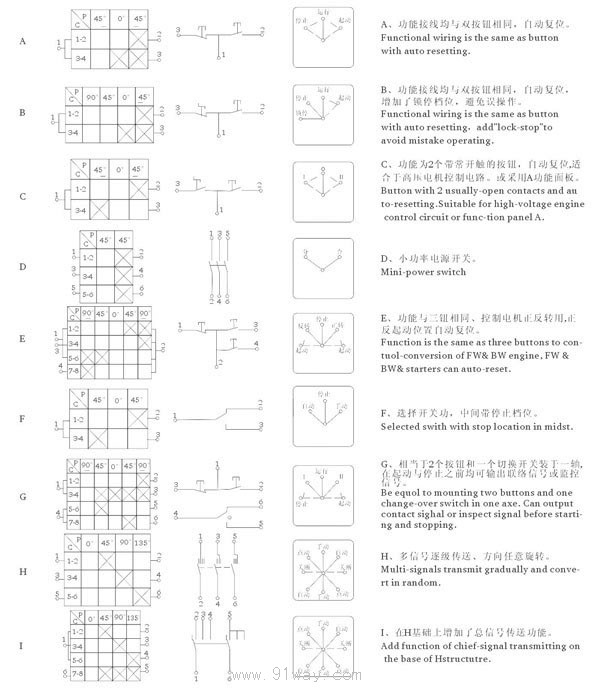

开关代号简要说明
