HSM1系列塑料外壳式断路器产品详细说明：

一、HSM1系列断路器的特点

HSM1系列塑料外壳式断路器的主要技术性能达到国际九十年代水平。它具有结构紧凑、体积小、短路分断能力高、无飞弧、内部附属装置模块式安装、使用端子防护罩加强安全、“底座”和“盖板”采用不同颜色以增进美观等特点。
本系列断路器的动、静触头及触杆（联结板）设计成平行状，充分利用线路短路电流尚未达到最大值前的电动斥力，使动、静触头被斥开，限制电弧电流的增大；此外，采用在静触头周边设置能在电弧灼热下放出气体的芳香族绝缘物，籍以吸收电弧能量、冷却电弧，使弧柱缩小并极大地减弱电弧向后喷射的技术措施，同时使用具有电弧气体消游离的灭弧装置，使其飞弧距离做到零。以上新技术的应用，极大地提高了断路器的短路分断能力，缩小成套电器的体积。
附属装置的模块式插入安装和提供端子的防护罩,使断路器使用时更安全、可靠。

二、用途及适用范围
HSM1系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz（或60Hz），额定绝缘电压690V，额定工作电压690V及以下，额定电流 12.5A-800A 的电路中，用来分配电能，在正常条件下作不频繁的闭合和断开之用，并在线路和设备过载、短路和欠电压时起保护作用。
额定壳架等级电流在400A及以下的断路器，也可作鼠笼型电动机的不频繁起动，运转中分断以及在电动机过载、短路及欠电压时起保护作用。本断路器具有隔离功能。
断路器符合IEC60947-2、IEC60947-4、GB14048.2、GB14048.4等标准。
断路器适用于下列工作环境：
1、安装地点的海拔高度不超过2000m；
2、周围介质温度不高于+40℃和不低于-5℃；
3、在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方；
4、无雨雪侵袭的地方；
5、污染等级3；
6、安装类别Ⅲ
断路器的安装方式：断路器的基本安装方式为垂直安装，但也可横装。

三、分类
1、按断路器的用途分：配电保护型；电动机保护型。
2、按接线方式分：板前接线；板后接线；
插入式板前接线（仅Inm=125,160,250A三极、四极，400A三极）
插入式板后接线（仅Inm=125,160,250A三极、四极，400A三极）
抽出式板前接线（仅Inm=400A四极，630,800A三极、四极）
抽出式板后水平垂直接线（仅Inm=400A四极，630，800A三极、四极）
3、按操作方式分：手柄直接操作；外部转动手柄操作；电动操作。
4、按脱扣器型式分：仅有瞬时动作脱扣器(电磁脱扣器 代号200)；热动十电磁脱扣器(复式 代号300) 。
5、按极数分：二极；三极；四极。
四极断路器中，中性极(N极)的型式有六种：
A型：N极不安装过电流脱扣器,且N极始终接通不与其它三极一起合分；
B型：N极不安装过电流脱扣器,且N极与其它三极一起合分；
C型：N极安装过电流脱扣器,且N极与其它三极一起合分；
D型：N极安装过电流脱扣器,且N极始终接通不与其它三极一起合分；
E型：N极安装中性线断线保护器,且N极与其它三极一起合分；
F型：N极安装中性线断线保护器,且N极始终接通不与其它三极一起合分。
6、按附件装置分: 带附属装置、不带附属装置

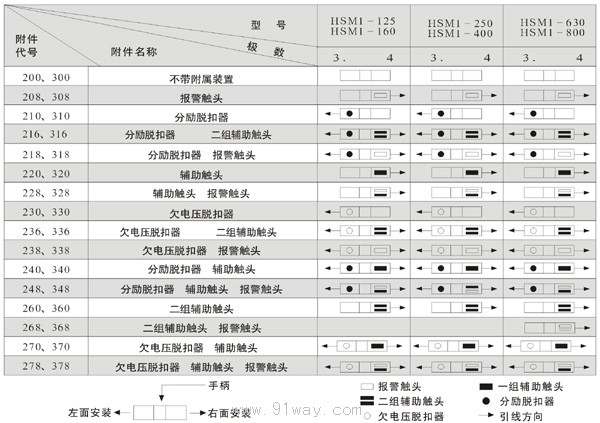

表1 脱扣器方式及附属装置代号

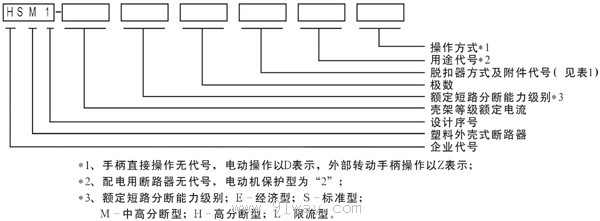

四、型号及含义

HSM1系列塑料外壳式断路器
