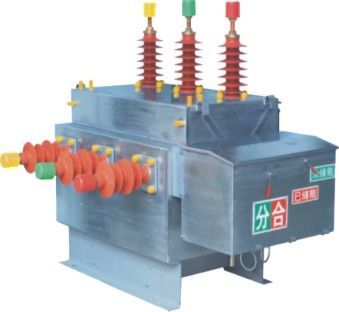

ZW27-12型户外交流真空断路器为额定电压12kV,三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。
ZW27-12型户外真空断路器适用于变电站、工矿企业及城、农网作保护和控制,特别适用于操作频繁的场所和城网自动化配电网络。
ZW27-12型户外真空断路器产品特点:
1.用真空灭弧室。
2.采用空气-硅橡胶、工程塑料复合绝缘。
3.可在开关内部安装电压互感器,用于提供操作电源和电压采样。
4.方案灵活,可预留自动配电的接口,便于配电自动化发展。
结构特点:(P17)
1. 用真空灭弧室灭弧。
2. 采用空气?硅橡胶、工程塑料复合绝缘,避免了油绝缘中因油质劣化引起绝缘事故的可能性。
3. 与控制器组合,可作自动重合器或自动分段器使用。

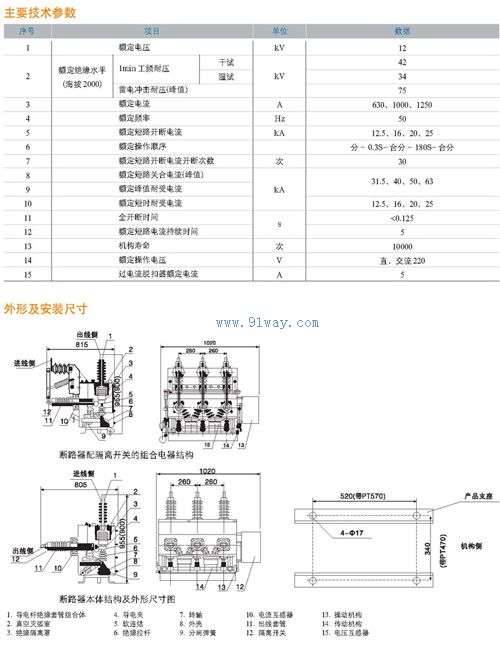

![ZW27-12型户外真空断路器技术参数](/upload2012/201205/20120509132107809.jpg)
序号 |
名称 |
单位 |
数值 |
1 |
额定电压 |
kV |
12 |
2 |
额定绝缘水平(海拔2000m) |
1min工频耐压(极间、对地/断口) |
干式 |
42 |
雷电冲击耐压(极间、对地) |
湿式 |
34 |
雷电冲击耐压(断口) |
75 |
3 |
额定频率 |
Hz |
85 |
4 |
额定电流 |
A |
50 |
5 |
额定短路开断电流 |
kA |
630、1000、1250 |
6 |
额定操作顺序 |
/ |
12.5、16、20、25 |
7 |
额定短路电流开断次数 |
次 |
O-0.3s-CO-180s-CO |
8 |
额定短路关合电流(峰值) |
kA |
30 |
9 |
额定峰值耐受电流 |
31.5、40、50、63 |
10 |
额定短时耐受电流 |
12.5、16、20、25 |
11 |
全开断时间 |
s |
<0.125 |
12 |
额定短路持续时间 |
4 |
13 |
机械寿命 |
次 |
10000 |
14 |
触头操作电压及辅助回路额定电压 |
V |
交流或直流220 |
15 |
过电流脱扣器额定电流 |
A |
5 |
