ZW1-12户外交流高压真空断路器产品详细说明：

ZW1-12户外交流高压真空断路器

•电压互感器，提供操作电源，不需另接电源；
•电后可进行一次分闸操作；
•运作功率小、可靠性高；
•输出电流、电压信号，用于计量或远程自动控制；
•在控制箱内，留有讯号接口和分合指示接口，可与各种FTU配合，配上调制调解器，与城网自动化设备配套使用，实现“三遥”或“四遥”；

1． 概述
ZW1－12系列户外交流高压真空断路器是三相交流50Hz,额定电压为12kV的户外装置，主要用于农网和城网的12kV系统，作为切合负荷电流、过载电流及短路电流之用，也可用于其它类似场所。
2．使用环境条件
环境温度:＋40℃～－30℃。
海拔高度：2000m。
空气相对湿度:日平均不大于95％.
月平均不大于90％.
饱和蒸气压日平均值不大于2.2×10-3MPa.
月平均值不大于1.8×10-3MPa。
风压不超过:700Pa
地震裂度不超过8度。
无火灾、爆炸、严重污染、化学腐蚀及剧烈震动的场所

3.ZW1-12户外交流高压真空断路器技术参数
主要电气参数见下表1

序号	名 称		单位	数 据
1	额定电压		kV	12
2	额定绝 缘水平	1min工频耐压		42
		雷电冲击耐压		75
3	额定电流		A	630
4	额定短路开断电流		kA	6.3，12.5
5	额定短路关合电流（峰值）			16，31.5
6	额定动稳定电流			16，31.5
7	4s额定热稳定电流			6.3，12.5
8	额定短路开断电流开断次数		次	30
9	额定操作顺序			分-0.3s-合分-180s-合分
10	机械寿命		次	10000
11	电流互感器变比			100/5，200/5， 400/5，800/5,1600/5

4.结构及特点

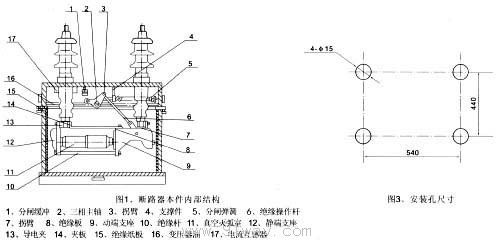

断路器由导电回路、绝缘系统、密封件及壳体组成。整体结构为三相共箱式。导电回路是由进出线导电杆，动静端支座导电夹与真空灭弧室连接而成，外绝缘主要是通过高压瓷套来实现的，具有抗污秽能力，内绝缘为复合绝缘，主要是通过箱体内的变压器油等来实现的，同时也解决了户外产品内部的凝露问题。该断路器操纵机构根椐用户需要可配装延时器，用以解决开关运行中出现的涌流现象。根据用户要求加装户外隔离开关，可以形成明显的隔离断口，使用维护更为方便安全。

5．订货须知
应注明:
断路器型号规格、名称、操作方式、配用电流互感器变比、数量。

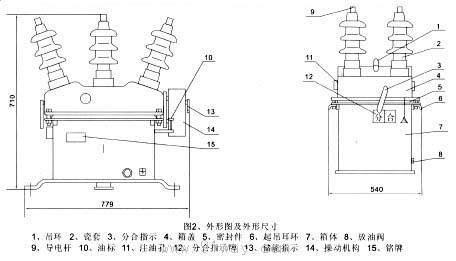

外形尺寸及安装尺寸见下图：

图a 1.吊环 2.瓷套 3.箱盖 4.密封件 5.起吊耳环 6.箱体 7.放油阀 8.导电杆 9.油标
10.注油孔 11.分合指标 12.操动机构 13.名牌

3.2 本产品断路器本体由导电回路、绝缘系统、密封件及壳体组成，整体结构为三箱共箱式，导电回路是由进出导电杆、动、静端支座、导电夹与真空灭弧连接而成，外绝缘主要是通过高压瓷套来实现的，具有抗污秽能力；内绝缘为复合绝缘，主要是通过箱体内的变压器、油等来实现的，同时也解决了户外产品内部的凝露问题。
操作机构其手动具有手动储能，手动分合、过电流保护等功能，其电动具有电动或手动储能，电动或手动分合、过电流保护等功能。

序　号	项目名称		单　　位	标准			备　注
1	额定电压		KV	12
2	额定电流		A	630
3	工频耐压（１分钟）		KV	42			型式试验47
4	雷电冲击耐压（峰值）		KV	75			型式试验84
5	额定短路开断电流		KA	6.3	12.5	16
6	额定短路关合电流（峰值）		KA	16	31.5	40
7	４秒短时耐受电流		KA	6.3	12.5	16
8	额定峰值耐受电流		KA	16	31.5	40
9	额定操作顺序			分－0.3秒－合分－180秒-合分
10	额定短路电流开断次数		次	30
11	机械寿命		次	10000
12	额定操作电压（配CT口型弹簧操动机构）	分闸线圈	Ｖ	直流或交流220
		合闸线圈
13	动、静触头允许磨损厚度		mm	3	4	4
14	总重		kg	160
