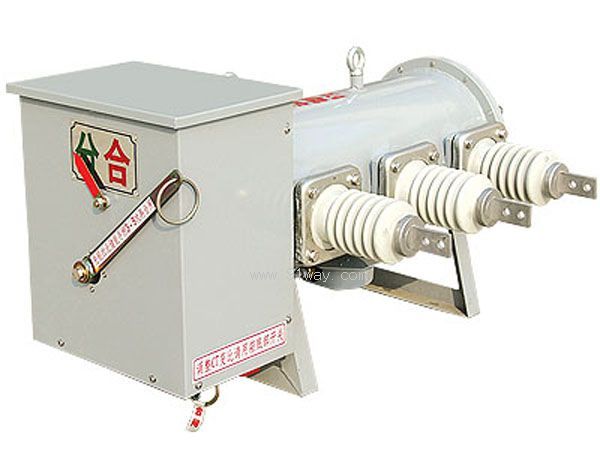

LW3-12Ⅰ、Ⅱ型户外高压六氟化硫断路器是以SF6 气体作为绝缘和灭弧介质的新型户外高压断路器。灭弧室采用旋弧原理，断路器和操作机构为整体结构。与其它10kV户外断路器相比，本产品具有结构简单、灭弧和绝缘性能可靠、操作功小、额定参数高、电寿命和不检修周期长等显著优点。

操作机构
产品分为Ⅰ、Ⅱ型两种。Ⅰ型断路器配手动储能弹簧操作机构，本体内A相和C相装有保护用的3级电流互感器，具有手动开断、手动关全和过电流（或短路）自动脱扣开断三种功能。
Ⅱ型断路器电动储能弹簧操作机构，具有电动储能、关合、开断、手动储能、关合开断和过电流（或短路）自动脱扣（内装或外接电流互感器来实现）等多种功能，不但可实现手动就地操作而且可实现远距离控制和自动重合闸操作。

LW3-12I,II型户外高压六氟化硫断路器技术参数

额定电压	12kV	额定电流	630A
额定短时耐受电流	12.5kA,16kA	机械寿命	2000次
额定峰值耐受电流	31.5kA,50kA	额定短路开断电流	12.5kA,16kA
额定短路开断电流下开断次数	20次Times	额定工作压力	0.35Mpa

2、使用环境
1.环境温度：上限+40℃，下限-30℃
2.海拔高度：不超过3000米。
3.风压不大于700Pa。
4.地震烈度：不超过8度
5.安装场所：应没有火灾、爆炸危险、化学腐蚀及剧烈震动。
6.污秽等级：Ⅲ类，Ⅳ类

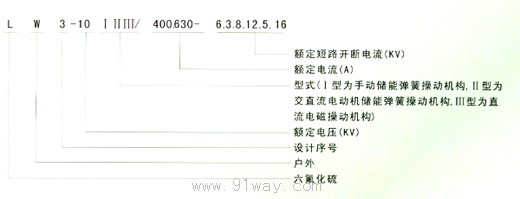

3、产品型号
LW3-10ⅠⅡⅢ/400.630-6.3.8.12.5
每一部分所代表的含义如下：

技术参数

序号	名称		单位	数据
1	额定电压		KV	10
2	最高工作电压		KV	12
3	额定绝缘水平（当断路器充SF6气体为0.25MPa。20℃时）	雷电冲击耐受全波	KV	75
		工频耐压一分钟		42
		淋雨有耐压试验		34
		反向冲击耐压		85
4	零表压下的绝缘电流	工频耐压一分钟	KV	30
		反向耐压一分钟		30
		最高相电压五分钟		9
5	额定电流		A	400.630
6	额定短路开断电流		KA	6.3	8	12.5	16
7	异相接地重合闸开断流		KA	5.5	7.1	10.9	14
8	零表压下开断电流		A	400.630
9	额定操作顺序	Ⅰ型		分--180s合分--180S-合分
		Ⅱ、Ⅲ型		分--180s合分--180S-合分
10	额定关合电流（峰值）		KA	16		20	31.5
11	额定动稳电流（峰值）		KA	16		20	31.5
12	额定热稳定电流		KA	6.3		8	12.5
13	额定热稳定时间		S	4
14	刚合速度		M/S	2.6±0.2
15	刚分速度		M/S	2.6±0.2
16	固有合闸时间	Ⅱ、Ⅲ型	S	≤0.06
17	固有分闸时间	Ⅰ型	S	≤0.06
		Ⅱ、Ⅲ型		≤0.04
18	额定工作压力		MPa	0.35（20℃）
19	最低工作压力		MPa	0.25（20℃）
20	年漏气率		%	小于1
21	机械稳定性操作		次	6000
22	重量	Ⅰ型	Kg	122
		Ⅱ型		130
		Ⅲ型		132
23	SF6气体水分含量		PPM	≤150

LW3-12I,II型户外高压六氟化硫断路器

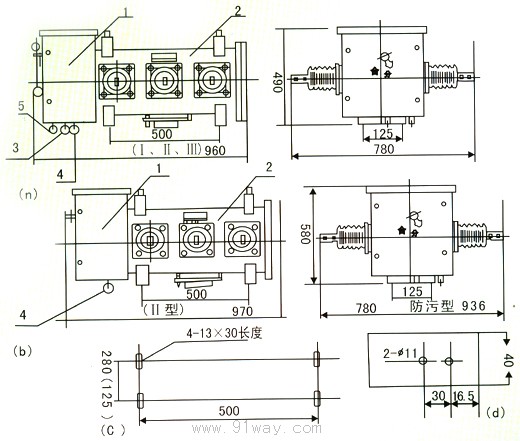

LW3-12I,II型户外高压六氟化硫断路器（示意图）
