JY-1A型液位控制器产品详细说明：

产品概述
JY系列液位控制器采用注射成型，内置触头机构，利用液体的浮力作用使控制器随着液面的上升或者下降而自动翻转，其内部的触头发生通与断的状态变换而发出控制信号。因无任何外部操作机构，动作准确可靠，特别适用于含有杂质和粘稠物的活水排放自动控制、工业生产中非易燃易爆液体的自动控制以及生活用水、消防水池的自动供给控制。

主要技术参数:
1.高密封,耐压,0.3 mpa/cm2.
2.耐弱酸,耐弱碱,耐腐蚀.
3.使用温度:60 ℃
4.工作电压电流:AC250V/15A
5.机械寿命:1500万次,电气寿命:3万次
6.信号线:3 X 56 / 0.17 mm

工作原理

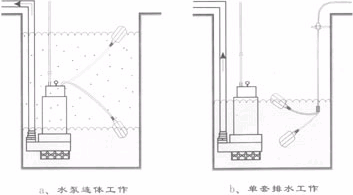

液位控制器电缆中有三根控制线，黑色(输入线)，棕色和蓝色(输出线)。其中黑色线和棕色线是排水系统的控制线，当控制器上浮到设定位置，黑色线和棕色线触头接通，输出开泵信号；控制器下降到设定位置，黑色线和棕色线触头分开，终止开泵信号。而黑色线和蓝色线是给水系统的控制线，当控制器下降到设定位置，黑色线和蓝色线触头接通，输出开泵信号，控制器上浮到设定位置，黑色线和蓝色线触头断开，终止开泵信号。也可以采用多套控制器串联方式来控制水泵，防止控制器在工作中失常而损坏设备。

注意事项
控制器信号线长度分2m、4mm、10mm、15m、20m六种规格，如需特殊长度可协议制造。控制器信号线不够需中间接头时，决不能让接头浸入导电水中，未使用的信号线必须予以绝缘。已安装在工作中的液位控制器如长时间不工作，应每月定期检查一次。
本产品为注射成型，请勿自行修理、分解，如有故障时，请与本公司或者代理商联系处理。

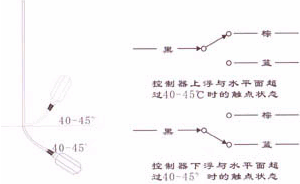

电器原理

JY-1A型液位控制器
