适用范围
开关适用于50/60Hz，额定电压1140以下，额定电流5000A以下的双电源供电开关，能实现常用电源(N)与备用电源(R)之间的自动或手动切换。(主备电源可以是电网，自起动发电机组，蓄电池等，主备电源由用户自定)。使双电源用电客户实现无人值守。本开关适用于国家规定的特级或一级负荷用户，如高层楼宇、邮电通讯、煤矿船舶、工业流水线、医疗卫生、军事设施、机场、消防、冶金、化工、纺织、石油等不允许停电的重要场所。

正常工作条件
周围空气温度为-25℃~+40℃，24小时的平均值不超过+35℃；最高温度+40℃时相对湿度不超过50%，较低温 度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到由于温度变化有可能产生凝露现象。
安装地点的海拔高度不超过2000m。类别为IV类。倾斜度不大于±23°。污染等 级为3级。
如果上述条件不能满足时，订货时应于制造商协商，本开关用于海上、石油和核电站时应另行签定技术协议。

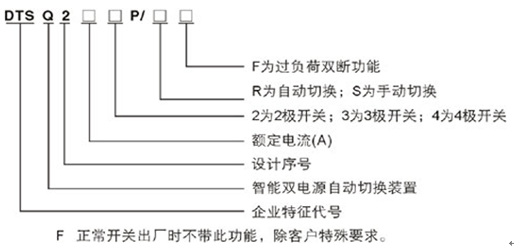

型号及含义


结构特点
DTSQ2型ATS作为主备双电源自动切换开关采用电磁驱动，电气机械同时连锁机构，主回路触头为静、动结 构，动触头采用V型设计。为避免电磁线圈长期带电，采用电动合闸，机械保持，控制电源均引自主备电流交流220V （无须另加控制电流）由于结构特点优越，故主备电源不会同时接通发生事故。开关有电气或机械合闸指示，同时可以为客户提供常开常闭无源辅助 触点供客户其它之用。DTSQ型A - T - S切换时间为1~30S 可调（常规出厂时为3S），如需更长时间请与制造商联系。

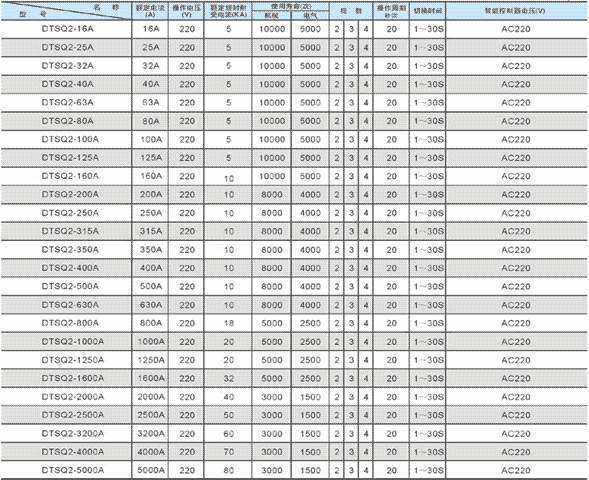

型号规格技术参数

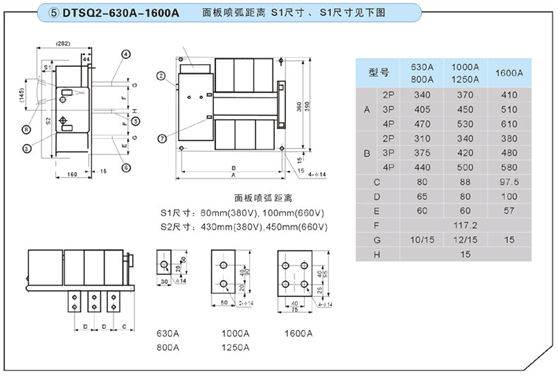

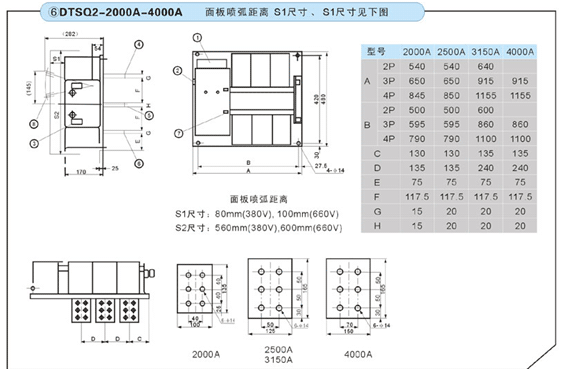

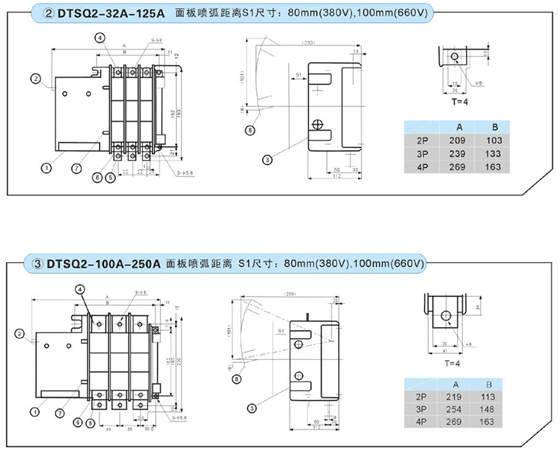

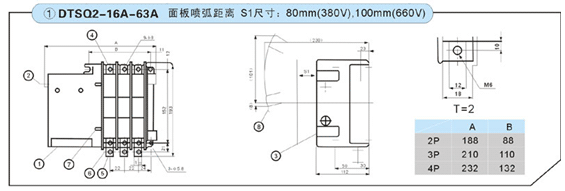

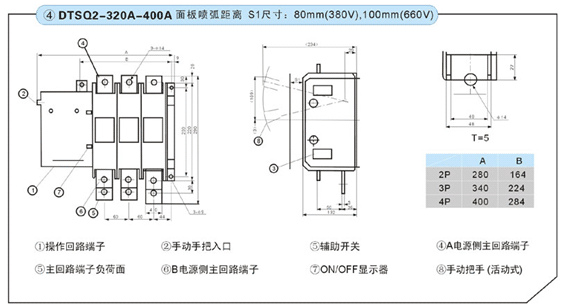

安装图




开关本体，外型尺寸，安装尺寸












型号规格技术参数

故障分析排除
开机后无反应，按指令按钮后电动操作机构不动作，请检查开关的电源接线及专用电缆的连接情况。三相电源及中性线必须接妥。通电后虽然各相电压都有，但面板欠电压显示，请检查开关电源是否接好，是否有缺相现象，本体上的熔断丝是否因电动操作机构电流太大烧断，用合适的熔断丝管更换后再试。
经常烧断熔丝管，请检查电动操作机构是否有卡死现象，适当调试后在试。

使用与维护注意事项

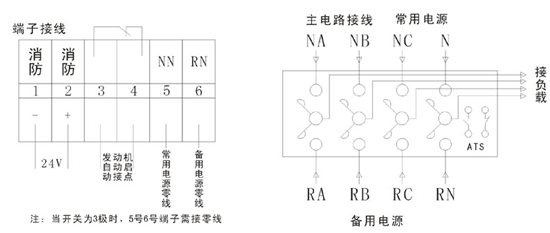

开关的进出线应按标志接线，如用3极开关时主备电源零线（NN，RN）不能接错。否则将影响使用。

开关的底板应可靠接地，以保证供电和使用安全。

机械联锁调试，将开关手柄2按面板指示方向旋转到位。此时为常用电源（N）合闸。然后按下图一3，此时主备电源处于断开位置。然后按下图一4（不松手）再将开关手柄Z按面板指示方向旋转到位，此时开关备用电源(R）合闸。
主备电源任一合闸另一电源都无法合闸。必须先按下图一3，才能再次选择主备电源的其中一种合闸。

本开关还具备一个功能为“双断”（即主备电源都处于断开位置）。此功能主要用于负载处于过负荷或短路情况。
客户订货时应说明，否则按常规的企业规范制造（即不含上述功能）。

将智能控制器的专用插头插到开关的专用插座上。

检查各电器接触部分是否可靠，压紧，熔断器是否完好。

经上述检查调试后，系统即可投入使用。建议将工作状态设置成“常用（N）自动”状态。再按下电源开关，然后根据需要设置切换时间

使用与维护注意事项
本智能系统应根据所选用的开关要求进行定期检查与保养。智能控制器在正常使用条件下为免维护。
长期使用本智能系统应注意防潮、防尘，在使用前应按前述内容进行调试正常后方可投入运行。
本智能系统质保期为一年，质保期内实行“三包”即保修、包换、包退。质保期外本公司可终生维护，费用由用户承担。
为使用户尽快掌握本智能系统维修与操作，本公司可免费为客户培训专业的检修和操作为人员。
订货时应根据型号含义及容量选择开关及操作方式。
