YSG系列电感压力变送器产品详细说明：

用途说明

YSG系列电感压力变送器能在生产工艺流程中直接指示现场的被测介质的压力值，并将压力值转换成标准直流电信号，传送至二次仪表。具有直观、稳定可靠等优点。广泛应用于个工业部门生产过程中对液体、气体或蒸气等介质压力测量及信号传输，实现生产过程的检测与自动控制调节。

结构原理
仪表由机械式指标压力表和转换器及电子放大器组成。外壳为放溅型结构具有较好的密封性，能防护内部机件免受污秽侵入。
当被测介质的压力导入弹簧管内，即产生弹性变形—位移，管端位移时，一方面经传动机构放大，由指示装置在度盘上指示压力值，同时通过位移杆，带动电感圈内的铁芯改变其位置，从而使电感线圈的电感量发生变化，经电子线路转换成直流电压信号，并由电压—电流转换成直流电流信号，通过电子放大器放大后输出。

主要技术指标
精确度等级：1.6
测量范围
0~0.06；0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1;0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;
0~40;0~60;-0.1~0;-0.1~0.06;-0.1~0.15;-01~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4

YSG系列电感压力变送器电气性能

型号及名称	YSG-3电感压力变送器	YSG-2电感压力变送器
工作电源	DC-24V	AC-220V
输出信号	DC4-20MA	DC 0-10mA
负载电阻	≤250Ω	≤1KΩ
接线端子	① ②二线制+输出-	①②③④⑤+输出-220V~
重量kg Weight	1.0	1.3
配套两次仪表	XMY-30压力数字显示仪	XMY-20压力数字显示仪
	XMY-32压力数字显示控制仪	XMY-22压力数字显示控制仪



使用环境条件：-10～55℃，相对湿度不大于85%
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.75%/10℃。

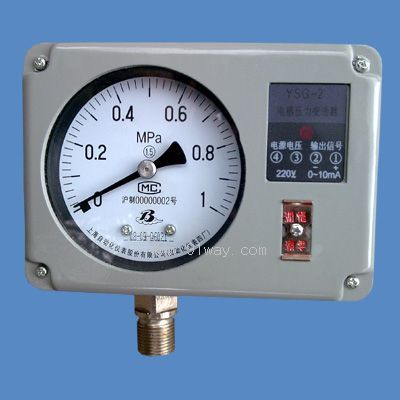

品名：YSG-2 YSG-3 电感压力变送器
电感压力变送器适用于一般环境工业生产过程和测量系统，测量对铜和铜合金无腐蚀非结晶介质的压力。仪表除就地指示压力值外，还连续输出0-10mA或4-
20mA直流信号，以远距离传输至控制室，可与XMY型压力数字仪或DDZ-II、DDZ-III变送单元组合仪表组成显示、记录、调节、控制等，实现生产过程的自动检测与控制。

技术参数：

型号	输出信号与负载电阻	电源	测量范围 MPa	精确度%
YSG-2	DC0-10mA <1KΩ	AC220V	-0.1～0.3;-0.1～0.5; -0.1～0.9;-0.1～1.5; -0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6; 0～2.5;0～4.0;0～6.0;0～10;0～16; 0～25;0～40;0～60	± 1.6

使用工作温度：-10℃~55℃
仪表执行标准：Q/320211 DGH03-2003

外形尺寸
YSG-02 、03 电感微压变送器
电感压力（微压）变送器主要适用于工业生产过程和测量系统中用以各种非结晶和非凝固性的对钢或铁及其合金不起腐蚀作用的流体介质的压力或负压。本仪表既能将被测介质的压力值转换成标准直流的电流信号，以便于较长距离传送测量值，而最终能在中央控制室中与二次仪表进行配套，以实现生产过程的自动检测与控制，又具有机械式指针直接指示压力值的特点，以便于现场工艺检查与调校。

主要技术指标

型号及名称	YSG-3 YSG-03 电感微压变送器	YSG-2 YSG-02 电感微压变送器
工作电源	DC24V	AC220V
输出信号	DC 4~20mA	DC 0~10mA
负载电阻	≤ 250 Ω	≤ 1K Ω
接线端子	① ②二线制＋输出－	① ② ③ ④ ⑤＋输出－220V
重量 kg	1．0	1．3
配套二次仪表	XMY-30压力数字显示仪	XMY-20压力数字显示仪
（本厂生产）	XMY-32压力数字显示控制仪	XMY-22压力数字显示控制仪

精确度等级： 1.5
使用环境条件： -10~55 ℃，相对温度不大于 85%
温度影响；使用温度偏离 20 ± 5 ℃时，其温度附加误差不大于 0.75%/10 ℃

型号	YSG-2、3	YSG-02、03
测量范围	0~0.06 0~0.1 0~0.16 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60	~0.1~0 0.1~0.06 0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~2.4	0~250 0~400 0~600 0~1000 0~1600 0~2500 0~4000 0~6000 0~10000 0~16000 0~25000 0~40000	~250~0 ~400~0 ~600~0 ~1000~0 ~1600~0 ~2500~0 ~4000~0 ~6000~0 ~10000~0 ~16000~0 ~25000~0 ~40000~0	-120~ ＋ 120 -200~ ＋ 200 -300~ ＋ 300 -500~ ＋ 500 -800~ ＋ 800 -1200~ ＋ 1200 -2000~ ＋ 2000 -3000~ ＋ 3000 -5000~ ＋ 5000 -8000~ ＋ 8000 -12000~ ＋ 12000 -20000~ ＋ 20000
	MPa	Pa

结构原理
仪表是由两部分组成：一是机械式指针指示压力表；另一是变换部及电子放大器。前者由测量系统传动指示部份和外壳部份组成。仪表的外壳为防溅型结构，具有较好的密封性，故能保护机构内部机构免受机械损伤和污秽侵入。后者包括位移 ---- 电感变换器及电子放大器。放大器部件用室温硫化硅橡胶浸涂表面，故具有较好的耐腐蚀性能及抗潮性能。
