ZN□-40.5型户内高压真空断路器手车产品详细说明：

ZN□-40.5超高寿命型真空断路器为额定电压40.5V，三相交流50Hz的户内高压电器设备，适用于工矿个企业，变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需要频繁操作的行业，作为控制和保护设备。

ZN□-40.5型户内高压真空断路器手车符合GB1984-89《交流高压断路器》的标准。断路器手车可直接进GBC-35、JYN1-35柜，去掉插头亦可单独安装使用。

[机构的规格及匹配之主要部件如下表]

名称	单位	数值
额定电压	kV	40.5
雷电冲击耐受电压（峰值）	kV	185
1min工频耐受电压	kV	95
额定频率	Hz	50
额定电流	A	1600
额定短路开断电流	kA	25
额定短时耐受电流	kA	25
额定峰值耐受电流	kA	63
额定短路持续时间	s	4
额定短路开断时间	ms	~90
额定短路关合电流	kA	80
额定操作顺序		分-0.3-合分-180S~合分
合闸时间	次	50~80
分闸时间	次	40~85
额定短路开断电流开断次数	ms	20
机械寿命	ms	120000
额定电容器组开断电流	A	630
储能电机额定功率	W	275
储能电动机额定电压	V	~220，110
储能时间	S	~15
合分电磁铁额定电压	V	~220，110
脱扣器额定电压	V	~220，110
过流脱扣额定电流	A	5
辅助开关额定电流	A	DC10

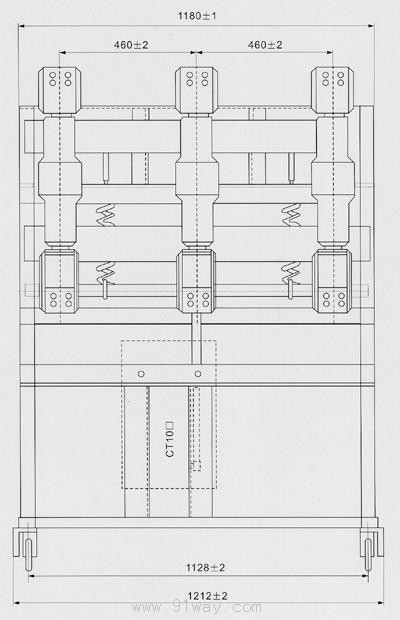

[ZN□-40.5型户内高压真空断路器手车外形及安装尺寸]

ZN□-40.5型户内高压真空断路器手车
