型号：YDG-HSD-1-□A

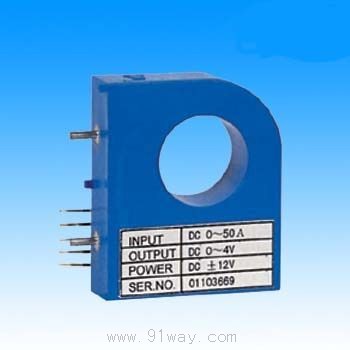

名称：YDG系列电流传感器

详细信息:
主要功能与特性
可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确精度高、安装方便、售价低

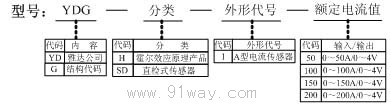

型号描述及参数


例如：YDG－HSD－1－100A
名称：霍尔电流传感器
输入：0～100A（AC或DC）
输出：0～4V（AC或DC）订货须知：
订货时，请用户指定参数。

性能指标
过载能力：2倍连续、20倍1秒
准确度：＜1.0%1N
线性度：优于0.2%
失调电压：小于±20mV
温度漂移：优于±100ppm/℃
反应时间：小于10µs
频率特性：0～10kHz
工频耐压：AC2kV/min.1mA
工作环境：0～45℃
工作电源：±12V～±15V，＋12V，＋15V
电源耗电：≤30mA
阻燃特性：UL94－V0
保护：内置电源浪涌、极性反接保护
执行标准：QB/44160017113－2002
外壳材料：阻燃塑料(蓝色)
隔离：输入/输出隔离
结构：引脚接线

引脚接线
1、正工作电源端
2、负工作电源端
3、测量输出端
4、公共接地端

注意事项
工作电源、输出端必须正确连接，不能错接
对于两个电位器，请不要随意调整，若需调校，用小螺丝刀慢慢旋转至所需精度即可原边母线的温度不应超过60℃
当电流母线填满原边穿线孔时，获得最佳的测量精度使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米
测直流电流时，电流方向与产品外壳上所标的箭头同向时，才能得到正向输出选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。

外形尺寸

YDG系列电流传感器
