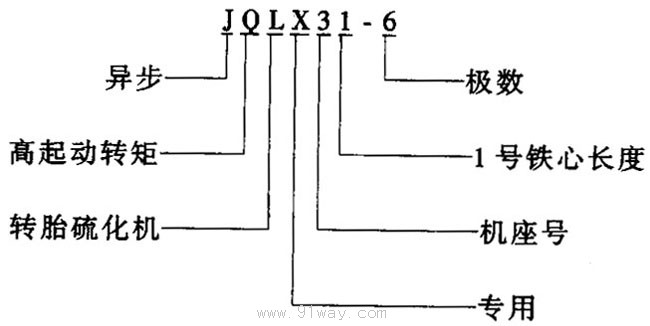

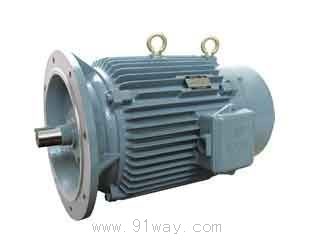

JQLX系列电动机为立式安装，无底脚，端盖有凸缘，机壳表面并有散热筋，全封闭自然冷却方式。电动机的非轴伸端有直流圆盘式电磁制动器。电动机的转子导调用高阻铝合金材料制造，其于与普通电动机相似。

制动器的结构：电磁铁由铁心及励磁绕组组成，衔接采用优质钢板制成，衔铁采用优质钢板制成，制动件采用铝合金铸成，摩檫片采用石棉纤维压制而成，摩檫片与制动见用铆钉结成一体。

制动器的工作原理：制动器的工作定额与电动机是一致的，制动器用外加直流电源，当电动机接入电源，制动器线圈应同时通电，电磁铁立即将衔铁吸上，并使埋置在电磁铁内的弹簧压缩，使制动件与衔铁和摩檫片脱开，制动件随带失轴套与转子一起转动，当电动机切断电源，制动器应同时切断，电磁铁失去电磁吸力，弹簧立即推动衔铁压紧制动件产生摩檫力矩，将电动机转子立即刹车。

电动机选用标准轴承，轴伸端选用308、309和311滚动轴承，非轴伸端选用308、310和312滚动轴承。

型号	额定 功率 KW	额定 电流 A	额定 转速 （r/min）	额定 转矩 （N·m）	堵转 转矩 （N·m）	堵转 电流	工作 定额（%）	允许 工作 时间 S	效率 （%）	功率 因数	直流电磁制动			重量 Kg
											额定制 动力矩 /（N·m）	额定 电流 A	励磁绕组 直流电阻 （75℃）Ω
						额定 电流
JQLX21-6	2.2	5.79	925	29	109	5.5	15	5	79	0.72	85.26	1.4	81.5	90
JQLX22-6	3.5	8.91	914	36.6	139.2	5.5	15	5	79	0.75	103.88	1.4	81.5	97
JQLX23-6	5	12.74	903	52.9	200.9	5	15	5	78	0.76	103.88	1.4	81.5	101
JQLX31-6	7.5	18.86	880	83.3	333.2	5	15	5	78	0.78	196	1.83	60.26	195
JQLX31-6	11	27.33	880	119.6	509.6	5	15	5	81	0.78	196	1.83	60.26	215
JQLX31-8	11	31	660	158.8	607.6	4.5	15	5	80	0.65	372.4	6.1	17.93	300
JQLX42-8	16	45	660	232.3	888.9	4.5	15	5	80	0.65	372.4	6.1	17.93	330

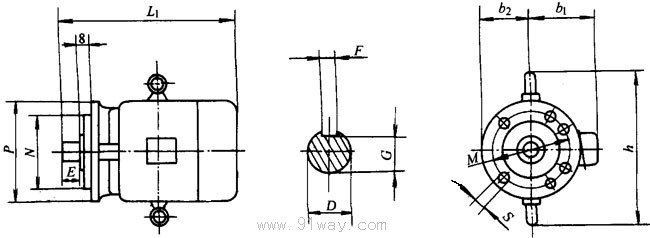

JQLX系列轮胎硫化机用异步电动机外形及安装尺寸

机座号	D	E	F	G	M	N	P	S	凸缘中孔数n	b1	b2	h	L1
21-6	32	50	10	26.8	265	230	300	15	4	210	140	310	512
22-6													550
23-6													550
31-6	42	40	12	36.8	300	250	19	4	330	180	480	480	635
32-6													675
41-8	48	60	14	42.2	400	350	450	19	8	335	230	560	735
42-8													760
