产品名称：

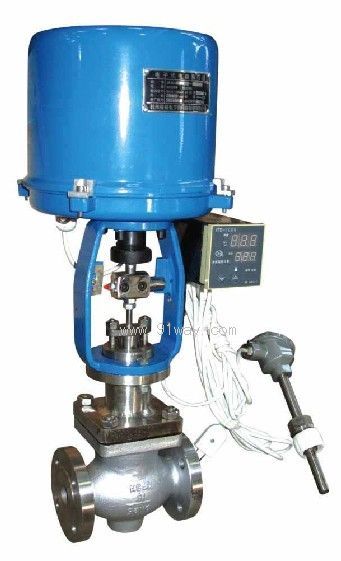

ZZWPE自力式电控温度调节阀

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 调节阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZZWPE自力式电控温度调节阀产品详细说明：

ZZWPE调节阀(适用于较大口径及导热油控制)，ZZWPE自力式温度调节阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合

该阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

ZZWPE自力式电控温度调节阀技术参数：

公称通径 DN(mm) （阀座直径 dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程 (mm)		16					25			40			60
公称压力 PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封： IV级软密封：VI级
	套筒	硬密封： II级软密封：VI级
工作温度 t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（ mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（ ℃）		电动调节阀： -20~70℃
使用环境湿度		电动调节阀： ≤95%
电源电压		220V 50Hz

本产品性能指标贯彻 GB/T4213-92 。

ZZWPE自力式电控温度调节阀配套用电动执行机构有关技术参数 :

公称通径 DN(mm)		20	25	32	40	50	65	80	100	125	150	200
电动执机机构	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	电子型	JHZAZ1		JHZAZ1			JHZAZ3			JHZAZ3
电动执行机构推力（ N) 全行程时间（S）	普通型	400 4000		400 4000			6400			6400 16000
	电子型	2000		4000			6000			8000
	普通型	12.5		20			32			48
	电子型	30		30			48			60
消耗功率（ N）	普通型	28					35
	电子型	6		15			25			40

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。

ZZWPE自力式电控温度调节阀允许压差：
单座调节型允许压差表单位：MPa

公称通径(mm) 推力(N)	20				25	32	40	50	65	80	100	125	150	200
公称通径(mm) 推力(N)	10	12	15	20	25	32	40	50	65	80	100	125	150	200
400	3.90	2.71	1.73	0.95	0.62	0.37	0.24	0.15
2000	6.40	6.40	6.40	4.87	3.11
4000	6.40	6.40	6.40	6.40	6.11	3.73	2.39	1.53
6000									1.38	0.91	0.54
6400									1.45	0.95	0.61	0.40	0.28	0.15
8000												0.50	0.34	0.19
16000												0.98	0.68	0.38

ZZWPE自力式电控温度调节阀允许压差：
套筒调节型允许压差表单位：MPa

公称通径 (mm) 推力(N)	20	25	32	40	50	65	80	100	125	150	200
400	1.94	1.62	1.31	1.08	0.88
2000	6.40	6.40
4000	6.40	6.40	6.40	6.40	6.40
6000						6.40	6.40	6.40
6400						6.40	6.40	6.40	6.40	6.40	6.40
8000									6.40	6.40	6.40
16000									6.40	6.40	6.40

允许压差值若大于公称压力，则取公称压力值。

ZZWPE自力式电控温度调节阀主要性能指标：

序号	项目	单座阀	套筒阀
1	基本误差（ %）	±2.5
2	回差（ %）	2.0
3	死区（ %）	3.0
4	额定行程偏差（ %）	+2.5
5	额定流量系数偏差（ %）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

普通型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量	PN 16 40	50	5254	56	58	75	87	95	132	135	155
重量	PN64	53	56	58	65	68	84	110	129	177	180	210

电子型单位：mm

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
D		φ155		φ162			φ170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150

ZZWPE自力式电控温度调节阀连接标准：
连接尺寸及标准
法兰标准：铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型：PN10、PN16为凸面
PN40、PN64为凹凸面，阀体为凹面

结构长度：GB12221-89
夹套保温型夹套载热体接口：对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准。
bZZW型自力式温度调节阀无需外加能源，利用被调介质自身能量实现温度自动调节的执行器产品。公称压力PN16、40、64；温度调节范围从0～270℃；温度控制器连接接头为G1外螺纹；法兰标准：PN16、40按BG9113-8；PN64按JB79.2-94; PN16为凸面法兰；PN40、64为凹凸面法兰，阀体为凹面。结构长度按GB12221-89标准。
ZZWPE自力式电控温度调节阀零件材料：

阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti

产品特点
本系列ZZWPE调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。

自力式温度调节阀结构品种全，有ZZWP、ZZWM单座、套筒调节阀。
有用于加热调节（B型）和用于冷却调节（K型）二种供选择。
有较宽的温度设定范围，调节方便。
有超温过载保护措施，安全可靠。
温度设定方便，运行期间也可连续设定。

订货须知
订购ZZWPE调节阀请用户提供以下资料：
调节阀名称、型号；
公称通径(mm) ； ·公称压力 (MPa) ；
额定流量系数(Kv) ；
固定流量特性；
介质名称、阀前后压力、温度、流量等；
整机作用方式（电开、电关）及输入信号；
阀体、阀内件及填料材质；
附件（操作器、伺服放大器等）；
其他特殊要求。

ZZWPE自力式电控温度调节阀安装事项：
(1)安装前，检查整机安装事项：零件是否缺损与松动，对管道应进行清洗，介质流向应与阀体上的箭头指向一致。
(2)尽量安装在振劝与撞击小的场所，阀自重量较大时，应有固定支撑架。安装场地应考虑到便于操作，又有利于维修。
(3)为使自控系统失灵或检修阀门时仍能连续运行，应设置旁路手动阀。检修与使用手动阀时，应先关闭阀前、后截止阀。
(4) 温包全部浸没在被调介质中，并处于水平或倾斜向上安装
(5)毛细管的弯曲半径不得小于75mm，安置在自然状态，严禁折叠或扭曲。
(6)为便于现场进行监视与温度设定，在阀前应设置压力表与在温包插入部位设置温度计，现场操作安装系统。

ZZWPE自力式电控温度调节阀（示意图）
