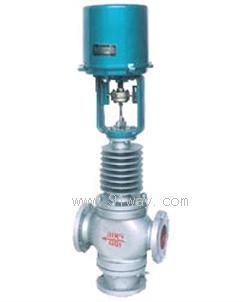

ZDLQ,ZDLX电子式电动三通合(分)流调节阀产品详细说明：

ZDLQ,ZDLX电子式电动三通合(分)流调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电子式电动三通合流、分流调节阀具有调节精度高，动作稳定可靠等优点。合流型主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

ZDLQ、ZDLX电子式电动三通合流、分流调节阀外形尺寸 ： (mm)

公称通径(mm)			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	640	740
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	660	760
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	670	770
H1(mm)	PN1.6MPa		140	150	160	180	200	220	220	256	278	322	465	580
	PN4.0MPa		150	160	170	190	220	232	256	295	313	372	474	585
	PN6.4MPa		160	170	180	200	220	242	266	300	318	382	474	585
配PSL	H(mm)	普通型	775	781	775	790	819	820	810	917	927	947	1252	1545
		散热片型	905	911	905	920	766	983	973	1116	1126	1144	1805	1825
	D(mm)		176
	重量(KG)		61.5	64.5	69.5	76.5	109	132	164	207	267	395	430	480
配361L	H(mm)	普通型	538	544	660	675	744	745	735	972	982	1027	1204	1265
		散热片型	668	674	790	805	691	908	898	1171	1181	1224	1440	1502
	D(mm)		225							310
	重量(KG)		69	72	85	92	124	147	179	260	320	448	627	780

注： 公称通径小于80的分流阀采用同口径的合流阀代替

ZDLQ、ZDLX电子式电动三通合流、分流调节阀允许压差 ：

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

注：实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决。

ZDLQ、ZDLX电子式电动三通合流、分流调节阀性能指标 ：

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			30：1
额定行程偏差％			2.5
允许泄量L/H			符合JB/T7387-94 IV级 小于额定容量的10-4

ZDLQ、ZDLX电子式电动三通合流、分流调节阀执行机构主要技术参数 ：

型号		额定输出力N		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

ZDLQ、ZDLX电子式电动三通合流、分流调节阀调节机构主要技术参数 ：

公称通径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm		26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1260
	分流	8.5	13	21	34	53	85	135	210	340	535	800	1260
公称压力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程(mm)		16		25		40			60			100
流量特性		直线
工作温度℃		-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃
法兰尺寸		符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
阀体型式		三通双座铸造球型阀
上阀盖型式		普通式（常温），散热片式（中温），长颈式（低温）
配用电动执 行机构型号	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定。 2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
