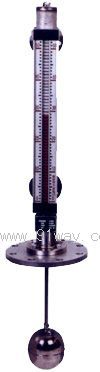

UQZ-55顶装式磁翻柱浮球液位计产品详细说明：

UQZ-55顶装式磁翻柱浮球液位计是以浮球为测量元件，通过连杆上磁钢将液位变化传递给现场指示器，使指示器醒目地指示出液位的高度。液位计配有液位报警器和液位远传装置。液位报警器可实现液位的上、下极限报警及限位控制或事故联锁。液位远传装置可将液位变化转换成4～20mA线性电流信号，成为Ⅲ型电动仪表中的一个变送单元，实现远距离的指示、检测、控制和记录。液位计适用于地下贮糟的液位测量，具有防爆功能，整机由不锈钢等防腐材料制成，故可用于有腐蚀、有毒、易燃、易爆的场合。

顶装式磁翻柱浮球液位计主要技术参数：

基本型 1、测量范围（H）：0～6000mm 2、指示精度：±10mm 3、工作压力：0.6　1.6　2.5MPa 4、工作温度：-20～250℃　350℃（高温型） 5、介质密度：≥0.7g/cm3 6、法兰标准：HG20592～20635-97　DN150，PN1.6　其它法兰标准如GB　HGJ　ANSI等请用户注明。 7、接液材料：1Cr18Ni9Ti、聚四氟乙烯、聚氯乙烯等

报警器 1、输出形式：二常开、二常闭开关信号 2、触点容量：220VAC，2A 3、工作寿命：≥100000次 4、报警精度：±5mm 5、环境温度：-40～+60℃ 6、供电电源：24VDC　220VAC　50HZ（220VAC需配带稳压电源） 7、防爆标志：d Ⅱ BT4 8、出线口接头：内螺纹 M20×1.5

远传装置 1、远传量程：0～6000mm 2、精度：±10mm 3、输出信号：4～20mADC 4、负载电阻：250Ω（不包括导线电阻） 5、供电电源：24VDC、220V、AC　50HZ 6、环境温度：-40～+60℃ 7、传输距离：3Km 8、出线口接头：内螺纹 M20×1.5 9、防爆标志：d Ⅱ BT4

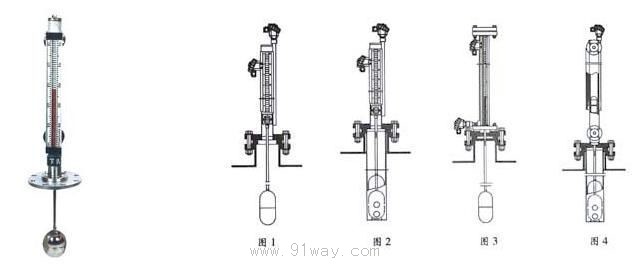

顶装式磁翻柱浮球液位计结构原理：

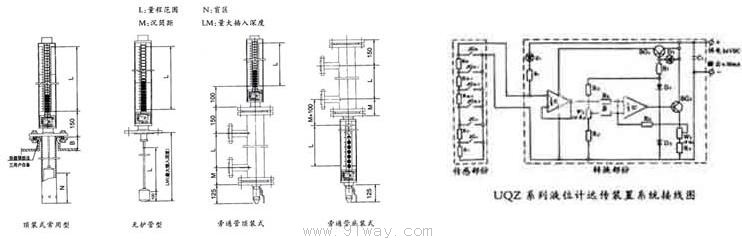

UQZ系列浮球液位计是由基本型、液位报警器和液位远传装置三部分组成。基本型是按阿基米德定理和磁性材料通性相斥，异性相吸的原理研制而成。根据上述原理，将液位变化线性地传递至液位指示器上。红色为液相，白色为气相，从而达到现场测量液位的目的。 报警器是根据上述磁钢特性，通过无触点报警开关使转换起触点按液位给定值动作从而达到液位控制的目的，报警开关安装在液位计所需控制位置，转换器安装在控制室内。远传装置亦是根据磁钢特性，将液位的变化线性地转成直流4～20mA电流信号，进行远传并和二次仪表配套实现液位的远距离测量、记录和控制。
顶装式磁翻柱浮球液位计测量原理:
这种仪表的操作原理是旁通管道式液体测量原理。测量管作为容器的一个旁通容器与其相连，这样测量管内的各种条件与容器内的一样。 浮子内安装永久磁铁系统，将测量值通过磁耦合传递到指示器上。指示器上安装线性刻度条，当液位变化时，浮子内磁铁系统带动磁翻板或浮子指示容器内相应的液位值。

UQZ-55顶装式磁翻柱浮球液位计安装、使用和维护:

液位计护导管安装必须保持垂直。
液位计安装时连杆不能弯曲，必须挺直装入。
液位计安装完毕后，需对指示器的磁翻柱用所附磁钢引导一次。使零位以上指示白色、零位以下指示红色（指空罐情况下，如罐内已有液体，有液体部分指示红色、无液体部分指示白色）
