产品简介:
(点击小图查看大图)
PK6011单智能电量变送器产品详细说明:
一、产品综述

PK6011模块是一智能型电参数采集模块,可测量单相电流、电压的真有效值,有功功率、无功功率、视在功率,功率因数、频率、电能等参数.其输出为RS-485数字信号:电压、电流、有功功率无功功率、功率因数、视在功率,频率、电能等参数。可代替电压、电流、功率、功率因数、 频率变送器,及测量这些变送器的输入模块。

二、主要技术参数
输入范围--- 交流45-65Hz
电压量程(相电压):60V、100V、200V、250V、400V、500V (或按用户要求制作)
电流量程:1A、5A、10A (通过互感器可测量大电流信号)
数据输出--- 电压U,电流I 的真有效值,频率F,有功功率P,无功功率Q,视在功率S,功率因数 PF,正向有功电度,反向有功电度,正向无功电度,反向无功电度
输出接口--- RS-485: 二线制、通讯距离:1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等级--- 电压,电流 0.2级
有功功率,无功功率,功率因数 0.5级
正反向有功电度 0.5级
正反向无功电度 1.0级
频率 0.2级
隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W
工作温度--- -20~75℃
存贮条件--- -20℃~+80℃(RH:5%~95%不结露)
仪表规格--- 外形尺寸: 71mm * 113mm * 59mm

安装方式:DIN导轨卡装

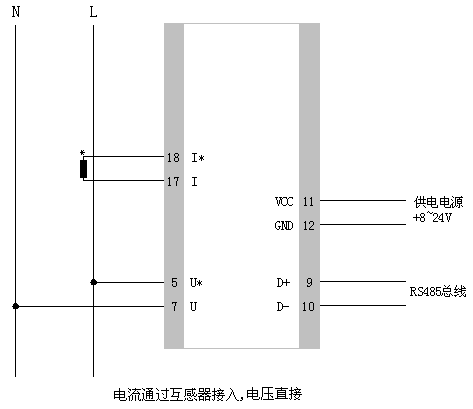

三、典型接线示意图


PK6011单智能电量变送器接线图

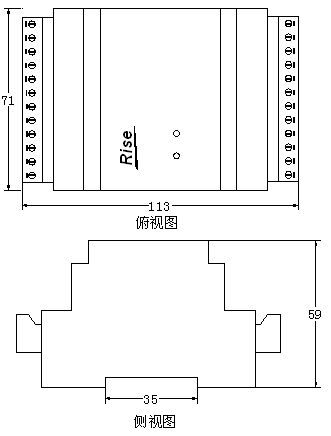

四、外形尺寸

.....单位:mm
 PK6011单智能电量变送器外形及安装尺寸

PK6011单智能电量变送器
