PK6013模块是一智能型电参数采集模块,可测量三相电流、电压的真有效值,有功功率、无功功率、功率因数、频率、电能等参数,其输出为RS-485数字信号:有三相电压、电流、有 功功率、无功功率、功率因数、频率、电能等参数。可代替电压、电流、功率、功率因数、 频率等变送器,及测量这些变送器的输入模块。
PK6013三相智能电量变送器主要技术参数
输入范围--- 交流45-65Hz
电压量程(相电压):60V、100V、200V、250V、400V、500V (或按用户要求制作)
电流量程:1A、5A、10A (或按用户要求制作)
数据输出--- 三相电压Ua,Ub,Uc,三相电流Ia、Ib、Ic的真有效值,频率F,有功功率P,无功
功率Q,功率因数PF,每相有功功率Pa,Pb,Pc,有功电度
输出接口--- RS-485: 二线制、通讯距离:1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等级--- 电压,电流 0.2级
有功功率,无功功率,功率因数 0.5级
有功电度 0.5级
频率 0.2级
隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W
工作温度--- -20~75℃
存贮条件--- -20℃~+80℃(RH:5%~95%不结露)
仪表规格--- 外形尺寸: 71mm * 113mm * 59mm
安装方式:DIN导轨卡装

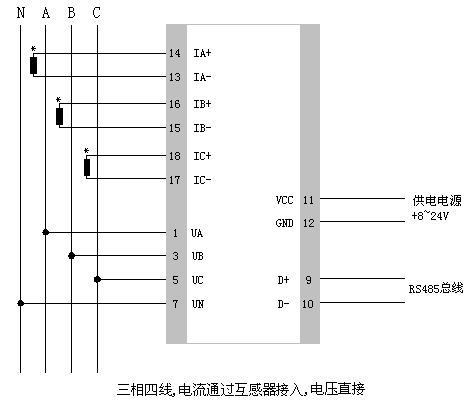

PK6013三相智能电量变送器典型接线示意图

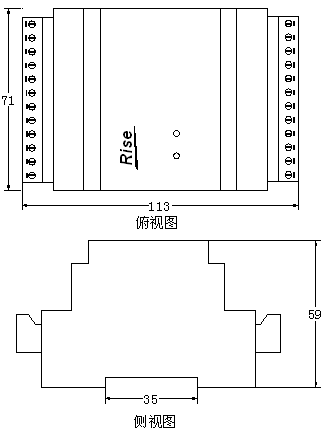

四、外形尺寸
单位:mm
