产品名称：

S-320型开关电源

型号规格：

放大图片

产品类别：

常规产品 -- 变电设备 -- 开关电源

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

S-320型开关电源产品详细说明：

S-320型开关电源

低价格、高可靠

105℃输出电容器

全球适用AC输入电压

效率高、工作温度低

软启动电流、有效降低AC输入冲击

有短路保护、过载保护

体积小、重量轻

100%满负荷烧机测试

内装EMI滤波器、纹波极小

型号

性能

S-320-5

S-320-7.5

S-320-12

S-320-13.5

S-320-15

S-320-24

S-320-27

S-320-48

直流输出电压

7.5V

12V

13.5V

15V

24V

27V

48V

输出电压容差(注2)

±2%

±1%

额定输出电流

50A

36A

25A

22A

20A

12.5A

11A

6.5A

输出电流范围

0-50A

0-36A

0-25A

0-22A

0-20A

0-12.5A

0-11A

0-6.5A

纹波及噪音(注3)

150mVp-p

200mVp-p

240mVp-p

进线稳定度(注4)

±0.5%

负载稳定度(注5)

±1%

±0.5%

直流输出功率

250W

270W

300W

297W

300W

297W

312W

效率

77%

80%

82%

83%

84%

86%

87%

直流电压可调范围

4.5-5.7V

6-9V

10-13.2V

12-15V

13.5-18V

20-26.4V

26-32V

41-56V

输入电压范围

100～120VAC/200～240VAC 由开关选择 47～63Hz;248～370VDC

输入电流

6A/115V 3.5A/230V

冲击电流

20A/115V 40A/230V

漏电流

< 3.5mA/240VAC

过载保护

115%～135% 切断输出复位:自动恢复

过电压保护

5.75-6.75V

9.4-10.9V

13.8-16.2V

15.5-18.2V

18-21V

27.6-32.4V

33.7-39.2V

57.6-67V

高温保护

RTH1>=65℃ FAN ON.<=55℃ FAN OFF.>=70℃ 切断输出(5～15V)

温度系数

±0.03%/℃(0～50℃)

启动、上升、保持时间

2s,20ms,20ms

抗震性

10～500Hz,2G 10min./1周期,时长60分,各轴

耐压性

输入输出间:3KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ

工作温度、湿度

-10℃～+50℃，20%～90%RH

存储温度、温度

-20℃～+85℃,10%～95%RH

外形尺寸

215*115*50mm

重量

1.15Kg

安全标准

UL1950,EN60950

EMC标准

EN55022,EN55024,EN61000

其它性能

……

注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
　　2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
　　3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
　　4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
　　5、负载稳定度测试：负载从0%到100%。
　　6、C3,4,41必须拆除

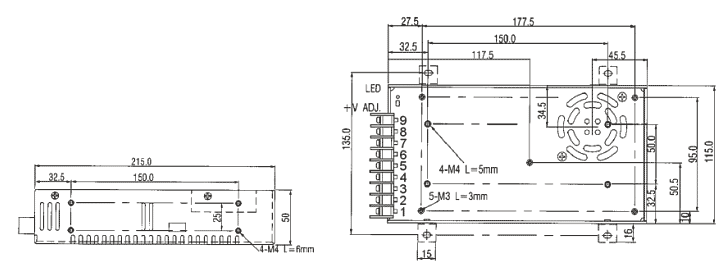

S-320型开关电源（示意图）
