DZ30二极小型断路器产品详细说明：

DZ30-32小型断路器(以下简称断路器)适用于交流50H，额定电压380V，额定电流至32A的线路中，作为线路过载和短路保护之用，亦可用于不频繁的通断操作。该产品广泛地应用于家庭、宾馆、公寓、医院、工矿企业等类似场所。

产品标准符合GB10963-1999和IEC898：1995。

1 断路器的基本规格及参数见下表

额定电流In(A)	极数	额定电压Un(V)	额定运行短路分断能力Ics		瞬时脱扣器的型式
			分断电流(A)	COSφ
3、6、10、16、 20、25、32	1＋N	220/380	4500	C	0.75～0.8

3.2 过电流脱扣特性
断路器在基准温度为30℃～35℃时的保护特性见下表

序号	额定电流In(A)	起始状态	试验电流(A)	规定时间	预期效果	备 注
1	≤32	冷态	1.13In	t≥1h	不脱扣
2	≤32	热态	1.45In	t<1h	脱扣	紧接1项5S内升到规定电流
3	≤32	冷态	2.55In	Is<t<60s	脱扣
4	≤32	冷态	5In	t≥0.1s	不脱扣	闭合辅助开关接通电流
5	≤32	冷态	10In	t<0.1s	脱扣

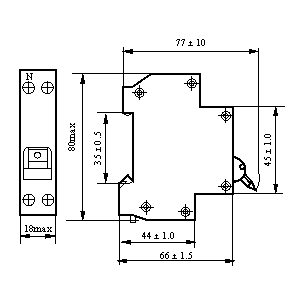

图1 产品外形尺寸及安装尺寸

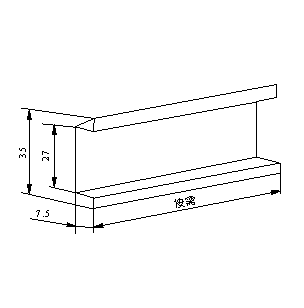

图2 安装导轨尺寸

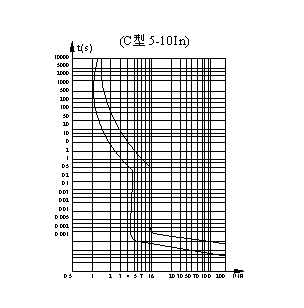

图3 动作特性曲线

DZ30二极小型断路器
