GLB系列单螺杆抽油泵产品详细说明：

GLB单螺杆抽油泵是一种新型的机械采油设备，它既适用于低粘度原油生产，又适用于高粘度油、高凝点油、高含蜡油、高含砂油及高含气油的开采。是对常规抽油泵的有效补充，具有投资少、采油效率高、能耗低、安装、作业、维修方便的特点，将成为采油生产中一种普遍使用的机械采油设备。为了更好地服务油田用户，我公司在消化、吸收目前单螺杆抽油泵材料、结构优点的基础上，组织人力、物力对该产品关键部件定子橡胶的耐磨、耐溶涨等性能进行了深入的研究，基本解决了橡胶耐磨的问题；地面驱动部分运转平稳，噪声低。随着应用技术的日益完善，单螺杆油泵采油技术有着广阔的应用前景。

　结构原理

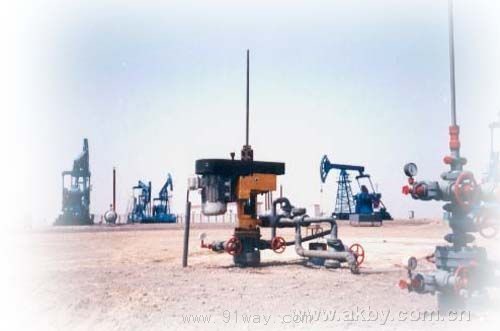

地面驱动单螺杆抽油泵是一种有杆抽油设备，它由泵体，地面驱动装置和电器控制箱等组成。见附图

1 泵体
泵体即单螺杆抽油泵，它由定子、转子、油管短节、限位块及接头等组成。定子随油管下井并锚定,转子随抽油杆下入并与定子配合形成多级密封腔。当地面驱动装置通过抽油杆驱动转子在定子中顺时针转动时，使转定子多级密封腔由下而上运动，从而将原油举升并送到地面。泵的下井深度与密封腔的级数有关，泵的排量与转、定子导程及驱动装置的转速有关，泵的寿命主要与定子橡胶的性能有关。用户在订购螺杆抽油泵时应了解或告知下泵深度，油井供液量，井下主要腐蚀介质等情况，以便选择相应的抽油泵。

2 地面驱动装置
它主要有原动机（电机或柴油机），三角带轮、齿轮组、防倒转结构、承载部分、光杆卡子，密封盘根及机架等组成。通过皮带轮、单级弧齿锥齿轮传动实现电机减速，带动驱动轴转动，驱动轴与光杆间通过光杆卡子传递转矩，从而带动抽油杆、转子转动。本装置采用电机驱动，并备有不同直径的皮带轮可以更换，以适应不同供液量的油井或同一油井供液量的变化。该装置采用棘轮，棘爪式防倒转机构，该机构可以在意外停电等情况下，防止抽油杆反转造成抽油杆脱扣事故。在无电源的油井，我公司设计制造了柴油机驱动装置，同样起到抽油的作用。

3电器控制箱
该电器控制箱是专为螺杆抽油泵设计的电控设备，保证了电机正转，以防抽油杆脱扣，具有优良的过载保护及短路的瞬时保护。

单螺杆抽油泵技术参数及理论排量表

整体型号 Integral Machine Model	驱动装 置型号 Driver Equipment Model	配套电机		扬程(M)	抽油杆转速 (r/min)	理论排量(M3/D)	最高粘度(50c Mpa.s)	抽油泵 型号	转子连 接螺纹	锭子连接螺纹	锭子外径(mm)	适用管 套直径(mm)
		型号	功率
GLB40-42Q	GLB15/18-00	Y180L-6	11	800~1360	96	5.52	8000	GLB40-42	7/8"抽油杆扣	27/8"TBG	73	>=114
					173.4	10
GLB75-40Q	GLB15/18-00	Y180L-6	15	800~1400	96	10.36	7000	GLB75-40	7/8"抽油杆扣	31/2"TBG	90
					173.4	18.72
GLB75-48Q	GLB15/18-00	Y180L-6	15	1000~1600	96	10.36	6000	GLB75-48	CYG25	31/2"TBG	90
					173.4	18.72
GLB120-27Q	GLB15/18-00	Y180L-6	15	800~1200	96	16.58	6000	1GLB120-27	CYG25	31/2"TBG	90
					173.4	29.96
GLB120-36Q	GLB15/18-00	Y180L-6	18.5	1000~1500	96	16.58	6000	GLB120-36	CYG25	31/2"TBG	90
					173.4	29.96
GLB190-33Q	GLB15/18-00	Y180L-6	18.5	900~1400	96	26.26	6000	GLB190-33	CYG25	4"TBG	102	>=140
					173.4	47.44
GLB300-21Q	GLB15/18-00	Y180L-6	18.5	500~800	96	41.47	5000	GLB300-21	CYG25	4"TBG	102
					173.4	174.9
GLB500-14Q	GLB15/18-00	Y180L-6	18.5	300~600	96	69.12	5000	GLB500-14	CYG25	4"TBG	1
					173.4	124.84
