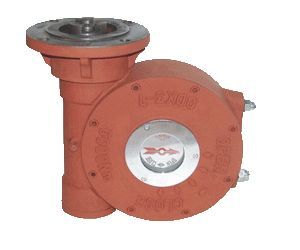

 产品名称： QDX3-D型阀门蜗轮箱
型号规格： QDX3-D型阀门蜗轮箱
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 手动执行机构
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
QDX3-D型阀门蜗轮箱产品详细说明：
QDX3-D型阀门蜗轮箱为部分回转型阀门手动装置
QDX3-D型阀门蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。产品共有12个型号。该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。

电动型连接数据表

外形尺寸
型号
位置
A
B
C
D
E
H
h
L
2-b
φ
N-M深
L
d
重量kg
QDX3-D3
145
120
90
120
210
68
62
90
8
22
4-M10
22
102
13
QDX3-D4
145
120
90
125
260
80
68
83
10
32
4-M12
25
125
17
QDX3-D5
145
260
90
120
295
100
75
100
12
36
4-M16
14
140
23
QDX3-D6
185
330
125
200
330
120
105
130
12
40
4-M20
32
165
41
QDX3-D7
225
375
150
220
430
140
110
125
16
50
8-M16
36
200
55
QDX3-D8
275
420
180
250
500
160
120
150
18
60
8-M16
45
254
85
QDX3-D9
225
455
150
280
550
188
120
150
22
80
8-M20
40
298
102
QDX3-D10
275
530
170
320
700
230
150
170
28
90
8-M20
40
356
200
QDX3-D11
330
630
220
360
820
280
180
200
28
110
8-M20
40
406
350
QDX3-D12
380
730
280
410
900
330
195
220
32
130
12-M22
50
183
600
QDX3-D13
380
860
280
620
1040
400
205
240
32
160
12-M27
50
590
1000
QDX3-D14
380
1200
280
630
1300
450
250
350
36
200
12-M30
50
720
2000


QDX3-D型阀门蜗轮箱电动力矩表

蜗轮箱
电动
力矩
蜗轮箱
电动
力矩
3#
10
1050
90
14175
4#
10
1075
120
18900
5#
10
1350
10#
90
14850
20
2700
120
19800
6#
20
2400
180
29700
30
3600
250
41250
45
5400
11#
90
18225
60
7200
120
24300
7#
20
2900
180
36450
30
4350
250
50625
45
6525
12#
180
36450
60
8700
250
50625
8#
45
5965
350
70875
60
7950
500
101250
90
11925
13#
350
87500
120
15900
500
12500
9#
45
7087
14#
800
200000
60
9450


电动型连接数据表

技术数据
型号
3
4
5
6
7
8
9
10
11
12
13
14
速比
42:1
43:1
54:1
48:1
58:1
53:1
63:1
66:1
81:1
81:1
100:1
100:1
旋转行程
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
90°
限位调整
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
±5°
连接尺寸
法兰号
F10
F12
F14
F16
F20
F25
F30
F35
F40
F48
F59
F72
连接法兰φ
125
150
175
210
260
300
350
415
475
560
650
800
连接孔中心φ
102
125
140
165
200
254
298
356
406
483
590
720
法兰凹面φ
70×3
85×3
100×4
130×5
160×5
200×5
230×5
260×5
300×8
370×8
490×8
600×8
孔径：孔数
M10×4
M12×4
M16×4
M20×4
M16×4
M16×8
M20×8
M20×10
M20×12
M22×12
M27×12
M30×12
轴孔直径mm
22～26
28～32
35～38
38～48
45～58
55～70
75～85
90～100
98～120
115～145
160～180
200～250
平键尺寸×条数×位置
8×1
10×1
12×1
12×2×
90°
16×2×
90°
18×2×
90°
22×2×
90°
28×2×
90°
28×2×
90°
32×2×
90°
32×2×
90°
36×2×
90°
安装高度
62
68
75
105
110
120
120
150
180
195
205
250

QDX3-D型阀门蜗轮箱
QDX3-D型阀门蜗轮箱（示意图）
