YCY型轴向柱塞泵产品详细说明：

结构原理简述
该种变量形式的轴向柱塞泵是靠泵本身压力自动控制，如上图高压油流通过通道（a）、(b)、（c），进入变量壳体（302）的下腔（d），由此经过通道(e) 分别进入通道(f)和（h），当弹簧的作用力大于由通道（f）进入伺服活塞（309）下端环形面积的液压推力时，则油液经（h）进入上腔（g），推动变量活塞（301）向下移动，使泵的流量增加。

反之，当泵的压力克服弹簧力使伺服活塞向上动时，堵塞通道（h），使（g）腔油通过（i）而卸压，此时变量活塞上移，泵的流量减小。

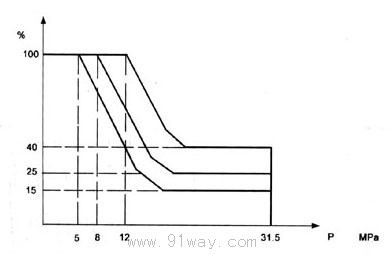

下图表示YCY14-1B泵的变量特性曲线，其阴影表示特性调节范围。AB的斜率是由外弹簧(307)刚度决定的，BC的斜率是由外弹簧（307）和内弹簧（306）的合成刚度决定的，CD的长短取决于限位螺钉的位置（限制变量头的倾斜角）。
调节变量特性时，如需按A1B1C1D1规律变化，可先将限位螺钉拧至上端，然后调节弹簧套（305）使其流量刚发生变化时的压力与A1点的压力相符，再调节限位螺钉，使流量不再变化时的高压流量与D1点的流量相符，其中间压力与流量的变化关系是预先设计好的，不需要调整，只要A1和D1两点的流量、压力调好了，该泵就自动地按A1B1C1特性曲线变化。
这种变量型式的特性曲线是近似地按恒功率变化。上述特性的转换点A1和D1的参数可按以下方法计算：

例如：已知某一机器的工艺特性要求泵的最大压力为Pmax，在Pmax时D1点的流量为Q1，泵在低压时的流量为Qmax，则泵在A1点的压力为：
其中：ηP1—泵在P1的总效率
  　　ηPmax—泵在Pmax的总效率
在本系列泵中，可取ηP1/ηPmax≈1
原动机的功率选择可以按下式：
NH=Pmax·Q1/60η
其中η可取0.8-0.9（当Q1较小时取较小值，较大时取较大值。）

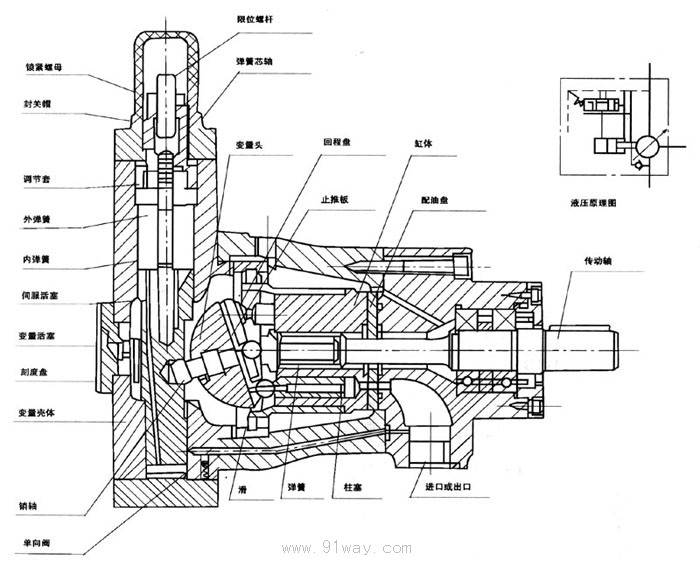

结构图

特性曲线

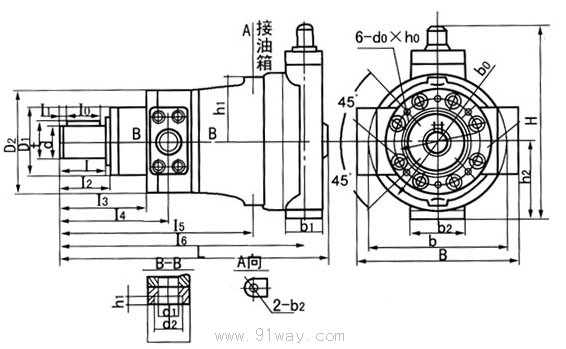

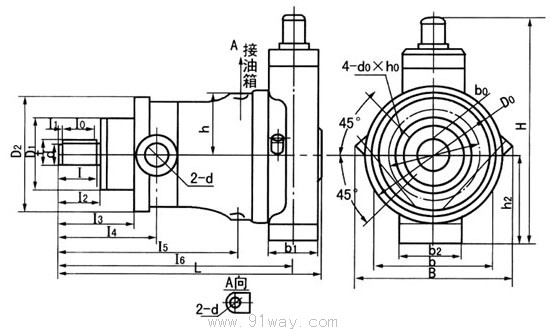

10.25（32）40.63（80）YCY14-1B（括号内为YGY）

160.250.（400）YCY14-1B

推荐管道尺寸（不可逆泵用）
型号	进口	出口	回油口
10YCY14-1B	22×16	18×13	10×8
25（32）YCY14-1B	34×24	28×20	10×8
40YCY14-1B	42×30	34×24	12×10
63（80）YCY14-1B	50×38	42×30	12×10
160YCY14-1B	63×46	50×38	18×15
250YCY14-1B	75×55	63×46	18×15
400YGY14-1B	90×66	75×55	22×18

型号	B	b	b0 （N9）	b1	b2	b3	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10YCY14-1B	172	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5
25（32）YCY14-1B	198	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
40YCY14-1B	210	180	10	66	100		135	100	164	182	32	M39×2		M18×1.5
63（80）YCY14-1B	258	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5
160YCY14-1B	329	340	16	100	120	90	198	150	240	300	55	50	64	M22×1.5
250（400）YCY14-1B	385	420	18	100	140	110	230	180	280	360	60	55	76	M22×1.5

型号	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10YCY14-1B	288	71	100		295	40	30	4	41	86	109	194	258	28	M10×25深
25.32YCY14-1B	351	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40YCY14-1B	373	87	120		362	49	45	4	54	104	136	236	317	35	M10×25深
63YCY14-1B	400	108	140		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160YCY14-1B	448	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250（400）YCY14-1B	576	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
