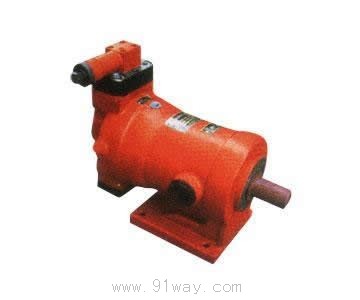

PCY型轴向柱塞泵产品详细说明：

PCY型轴向柱塞泵结构原理简述

PCY型轴向柱塞泵输出压力小于调定恒压力时，全排量输出压力油，即定量输出，在输出油液的压力达到调定压力时，就自动地调节泵流量，以保持该恒压力，满足系统的要求。泵的输出恒压值，根据需要，在调压范围内可以无级调定。泵的结构见上图，该结构将输出压力油同时通至变量活塞下腔和恒压阀的控制油入口，当输出压力小于调定恒压力时，作用在恒压阀芯上的油压推力小于调定弹簧力，恒压阀处于开启状态，压力油进入变量活塞上腔，变量活塞压在最低位置，泵全排量输出压力油：当泵在调定压力工作时，作用在恒压阀芯上的油压推力等于调定弹簧力，恒压阀的进排油口同时处于开启状态，使变量活塞上下腔的油压推力相等，变量活塞平衡在某一位置工作，若液压阻尼（负载）加大，油压瞬时升高，恒压阀排油口开大、进油口关小，变量活塞上腔比较下腔压力降低、变量活塞向上移动，泵的流量减小，直至压力下降到调定恒压力，这时变量活塞在新的平衡位置工作。反之，若液压阻尼（负载）减小，油压瞬时下降，恒压阀进油口开大，排油口关小，变量活塞上腔比较下腔油压升高，变量活塞向下移动，泵的流量增大，直至压力上升至调定恒压力。

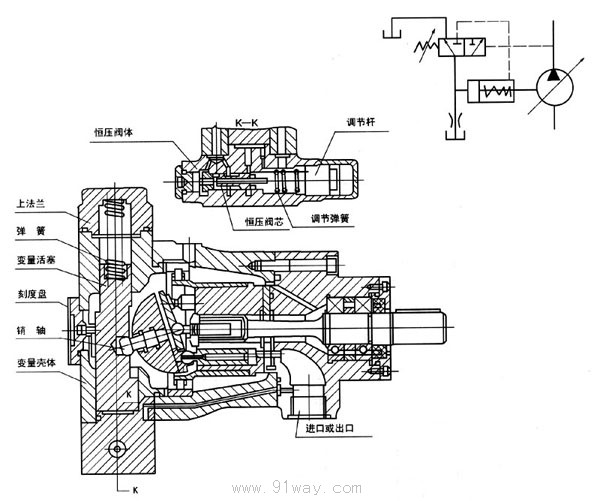

结构图

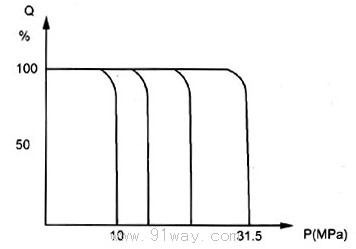

PCY型轴向柱塞泵特性曲线

10.25.(32).40.63.(80)PCY14-1B括号内为PGY

160.250.(400)PCY14-1B

型号	进口	出口	回油口
10PCY14-1B	22×16	18×13	10×8
25（32）PCY14-1B	34×24	28×20	10×8
40PCY14-1B	42×30	34×24	12×10
63（80）PCY14-1B	50×38	42×30	12×10
160PCY14-1B	63×46	50×38	18×15
250PCY14-1B	75×55	63×46	18×15
400PGY14-1B	90×66	75×55	22×18

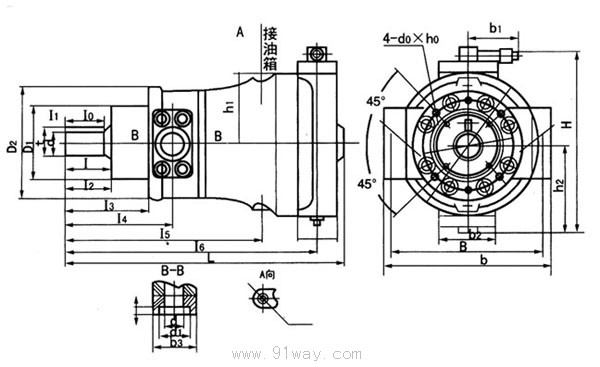

型号	B	b	b0 （N9）	b1	b2	b3	b4	D0	D1 （f9）	D2	D3	d （h6）	d1	d2	d3
10PCY14-1B	180	142	8	50	88		110	100	75	125	150	25	M22×1.5		M14×1.5
25（32）PCY14-1B	191	172	8	66	100		110	125	100	150	170	30	M33×2		M14×1.5
40PCY14-1B	191	172	10	66	100		110	135	100	150	170	32	M39×2		M18×1.5
63（80）PCY14-1B	258	200	12	74	104		110	155	120	190	225	40	M42×2		M18×1.5
160PCY14-1B	322	340	16	100	120	90	110	198	150	240	300	55	50	64	M22×1.5
250PCY14-1B	385	420	18	100	140	110	110	230	180	280	360	60	55	76	M22×1.5
400PGY14-1B	385	420	18	100	140	110	110	230	180	280	360	60	65	76	M22×1.5

型号	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10PCY14-1B	255	71	101		295	40	30	4	41	86	109	194	258	28	M10×25深
25（32）PCY14-1B	280	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40PCY14-1B	280	83	120		362	52	45	4	54	104	134	246	317	35	M10×25深
63（80）PCY14-1B	329	108	140		440	60	50	4	62	122	157	300	389	42.8	M12×25深
160PCY14-1B	396	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250PCY14-1B	465	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深
400PGY14-1B	465	170	210	25	701	110	100	5	112	212	277	502	629	63.9	M20×45深
