产品名称：

BZC8060系列防爆防腐操作柱(ⅡC)

型号规格：

放大图片

产品类别：

常规产品 -- 特种电器 -- 防爆操作柱

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

BZC8060系列防爆防腐操作柱(ⅡC)产品详细说明：

BZC8060系列防爆防腐操作柱(ⅡC)适用范围
.1.1区 2区危险场所.
.2.IIA IIB IIC类爆炸性气体环境.

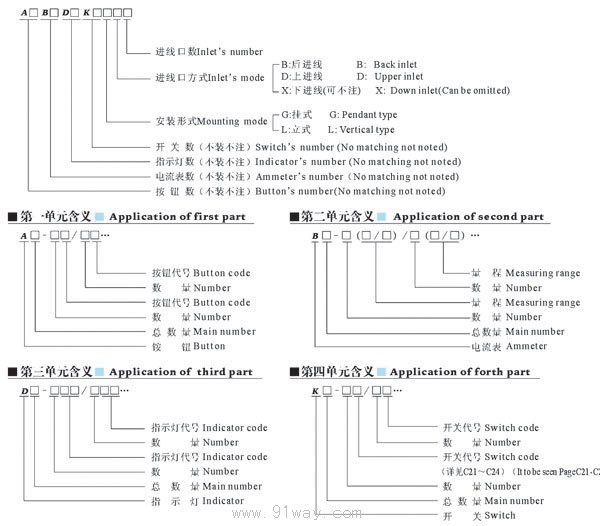

总单元含义■Application of chief part

BZC8060系列防爆防腐操作柱(ⅡC)主要技术参数 ■Main technical parameter

使用类别 Using sorts	额定工作电压 Rated working voltage	额定工作电流 Rated working current	防护等级 Protection category
AC-3 AC-3	220 380	10	IP65

防爆标志 Ex-mark	防腐等级 Corrosion-proof grade	进线口螺纹(G〃) lnlet s thread	电缆外径(φ,mm) Cable s outside
Exed II CT6	WF2	1*	12-17

使用类别
Using sorts 额定工作电压
Rated working voltage额定工作电流
Rated working current 防护等级
Protection category
AC-3
AC-3
220 38010IP65
防爆标志
Ex-mark防腐等级
Corrosion-proof grade 进线口螺纹(G〃)
lnlet s thread 电缆外径(φ,mm)
Cable s outside
Exed II CT6
WF21*12-17

*注;操作柱正常配置为一个G1〃通头,如用户有特殊要求请注明.

产品特点
1.增安型外壳,内装元件为防爆元件
2.外壳采用玻璃纤维增强不饱和聚酶树脂压制而成,具有外形美观,耐腐蚀,抗特电,耐冲击及热稳定性好等优良性能.
3.隔爆型控制开关具有结构紧凑,可靠性好,体积小,通断能力强,寿命长,并有多种功能供用户选配.防爆按钮采用超声波封装工艺,
保证了可靠的结合强度,按钮采用模块式,按钮的功能可以两单元自由组合,防爆指示灯采用特殊的设计,交流220V-380V通用
4.外露紧固件均采用不锈钢,为防掉式设计维修方便
5.壳体和盖的接合面采用迷宫式结构,具有较好的防水防尘能力.
6.符合GB3836-2000,IEC60079标准要求

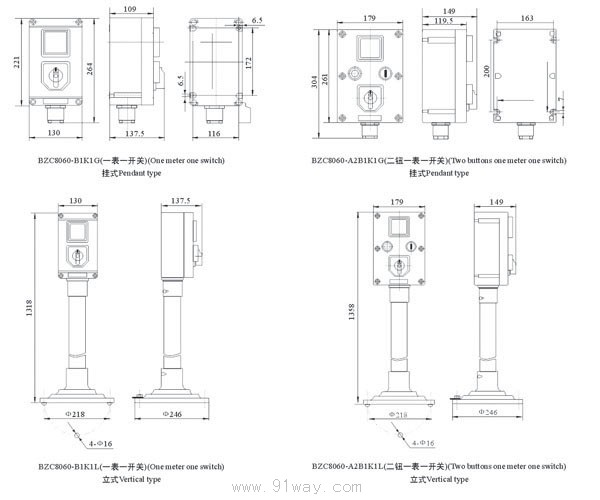

产品外形图 ■Outline exampie

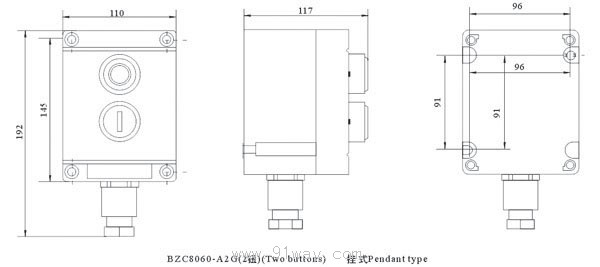

一单元壳体外形及安装尺寸

二单元壳体外形及安装尺寸

三单元壳体外形及安装尺寸

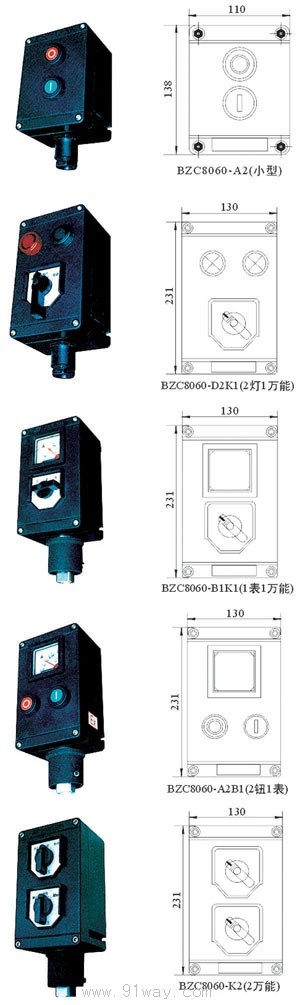

产品方案布置举例

产品方案布置举例

外形 Outline	方案外形图 Outline of project	内装元件 lnner element	型号 Type
		2组按钮请指定;按钮的颜色和功能 Two buttons Please specify;button s color and function	BZC8060-A2 A2-□□/□□ “□”为元件代号(祥见156) 订货时请注明 “□”is element code (see Page 156) please noted when ordering
		一个控制开关两个控制开关(一红一绿) 请指定;开关代号(开关代号祥见158-161) One controlling switch Two indicators(one red one green) Please specify;switch code (it to be seen Pagel158-161)	BZC8060-D2K1 D2-□□/□□ K1-□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 157) please noted when ordering
		一个72型电流表(或电压表) 一个控制开关请指定;表量程开关代号(开关代号祥见158-161) One 72 type ammeter(or one voltmeter) One control switch Please specify;meter s measuring range switch code(it to be seen Page158-161)	BZC8060-B1K1 B1-□/□ K1-□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page156-157) please noted when ordering
		一个72型电流表(或电压表) 两组按钮请指定;表量程 One 72 type ammeter(or one voltmeter) Two buttons Please specify;meter measuring range	BZC8060-A2B1 A2-1□/1□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 157) please noted when ordering
		两个控制开关请指定;开关代号(开关代号祥见158-161) Two control switches Please specify;switch code (it to be seen Pagel58-161)	BZC8060-K2 K2-1□/1□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 156-157) please noted when ordering

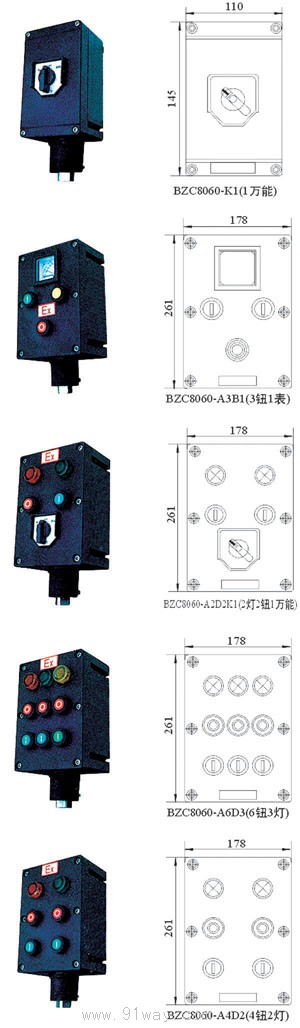

■产品方案布置举例
■Arranging of product project

外形 Outline	方案外形图 Outline of project	内装元件 lnner element	型号 Type

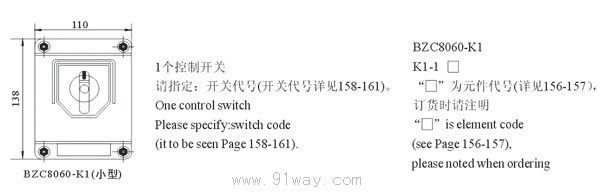

		一个控制开关请指定;开关代号(开关代号祥见158-161) One control switch Please specify;switch code (it to be seen Page 158-161)	BZC8060-K1 K1-1□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 156-157) please noted when ordering
		一个电流表(或一个一个电压表) 三组按钮请指定;表的量程,按钮头的形式和功能 One ammeter(or one voltmeter) Three buttons Please specify;meter s measuring range button s type and function	BZC8060-A3B1 A3-□□/□□/□□ B1-1(□/□) “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page156-157) please noted when ordering
		两个指示灯(一红一绿) 两组按钮,一个控制开关请指定;指示灯的电压开关代号(开关代号祥见158-161) Two indicators(one red one green) Two buttons,One control switch Please specify indicator s color and voltage switch code(it to be seen Page 158-161)	BZC8060-A2D2K1 A2-□□/□□ D2-□□□/□□□ K1 1□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page156-157) please noted when ordering
		三个指示灯六组按钮请指定;指示灯的颜色电压 Three indicators Six buttons Please secify;indicator color and voltage	BZC8060-A6D3 D6-□□/□□ A3-□□□/□□□/□□□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 157) please noted when ordering
		二个指示灯四组按钮请指定;指示灯的颜色电压 Two indicators Four buttors Please specify indicator color and voltage	BZC8060-A4D2 A4-□□/□□ D2-□□□/□□□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 156-157) please noted when ordering

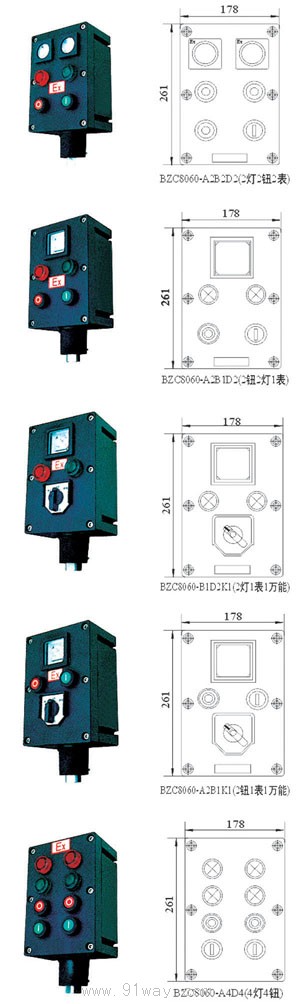

产品方案布置举例
Arranging of product project

外形 Outline	方案外形图 Outline of project	内装元件 lnner element	型号 Type
		两个48型电流表(或电压表) 两个指示灯,两个按钮请指示;表量程指示灯的电压 Two 48 type ammeters(or voltmeter) Two indicators two buttons Please specify;meter s measuring range indicator s voltage	BZC8060-A2B2D2 A2-□□/□□/□□ B2-□/□ D2-□□□/□□□ “□”为元件代号(详见156-157) 订货时请注明 “□”is element code (see Page 156-157) please noted when ordering
		一个72型电流(压)表两个指示灯,两组按钮请指示;表量程指示灯的电压开关代号(开关代号详见158-161) One 72 type ammeter(voltmeter) Two indicators Two buttons Pleasde specify meter s measuring range indicator s voltage	BZC8060-A2B1D2 A2-□□/□□/□□ B1-□/□ D2-□□□/□□□ “□”为元件代号(详见156-157) 订货时请注明 “□”is element code (see Page156-157) please noted when ordering
		一个72型电流(压)表两个按钮,一个控制开关请指定;表量程开关代号(开关代号详见158-161) One 72 type ammeter(voltmeter) Two indicators One control switch Please specify meters measuring range switch code(it to be seen Page 158-161)	BZC8060-B1D2K1 B1-1(□/□) D2-1□□/1□□ K1-1□ “□”为元件代号(详见156-157) 订货时请注明 “□”is element code (see Page156-157) please noted when ordering
		一个72型电流(压)表两个按钮,一个控制开关请指定;表量程开关代号(开关代号详见158-161) One 72 type ammeter(voltmeter) Two indicators One control switch Please specify meters measuring range switch code(it to be seen Page 158-161)	BZC8060-A2B1K1 A2-□□/□□ B1-□□□/□□□/□□□ “□”为元件代号(详见156-157) 订货时请注明 “□”is element code (see Page 157) please noted when ordering
		4个指示灯 4组按钮请指定;指示灯的颜色电压 Four indicators Four buttons Please specify indicator color and voltage	BZC8060-A4D4 A4-□□/□□... D4-□□□/□□□ “□”为元件代号(祥见156-157) 订货时请注明 “□”is element code (see Page 156-157) please noted when

BZC8060系列防爆防腐操作柱(ⅡC)（示意图）
