 产品名称： ZRSP(M)精小型电子式电动单座(套筒)调节阀
型号规格： ZRSP(M)精小型电子式电动单座(套筒)调节阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 调节阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZRSP(M)精小型电子式电动单座(套筒)调节阀产品详细说明：

ZRSP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用3810系列执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

一、阀体
形式：直通倒S铸造阀
公称通径：DN20－300mm
公称压力：PN1.64.06.4MPa连接形式：JB78－59JB/T79.2－94凹式
材料：ZG230—450ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti

二、上阀盖
常温型：-20℃－+200℃
散热型：-40℃―+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管

三、阀内组件
阀芯形式：上导向单座柱塞式阀芯，
或上导向单座套筒柱塞式阀芯

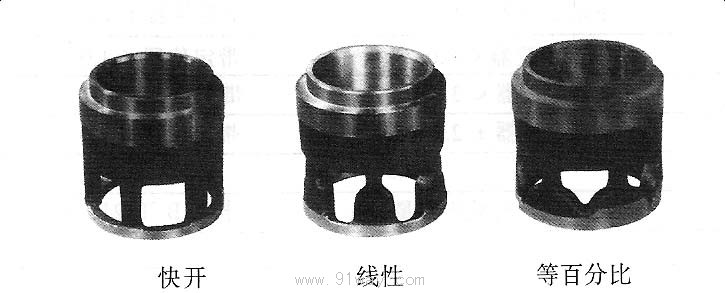

流量特性：等百分比特性，
直线特性和快开特性
材料：1Cr18Ni9TiOCr18Ni12Mo2Ti

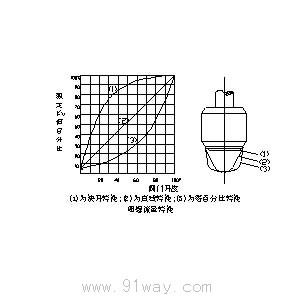

ZRSP(M)精小型电子式电动单座(套筒)调节阀特性曲线

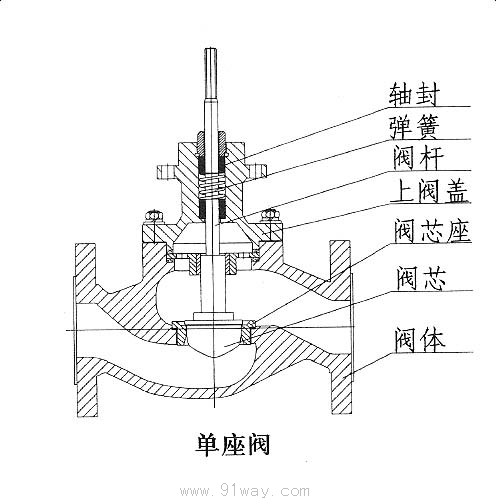

ZRSP(M)精小型电子式电动单座(套筒)调节阀结构图1

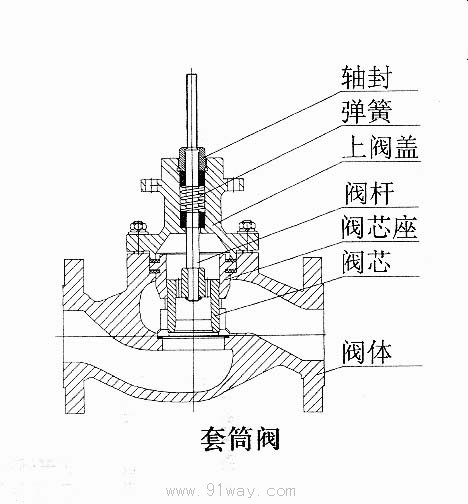

ZRSP(M)精小型电子式电动单座(套筒)调节阀结构图2

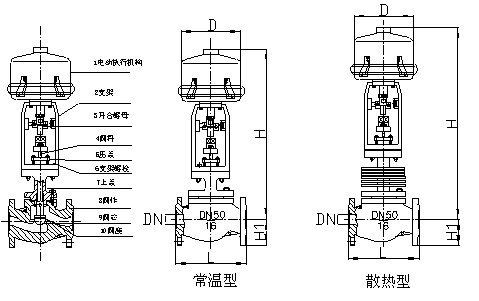

ZRSP(M)精小型电子式电动单座(套筒)调节阀外形图

四、执行机构
类型:可选PS、3810电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。

五、外形尺寸

ZRSP(M)精小型电子式电动单座(套筒)调节阀外形尺寸

公称通
径DN（mm）
L(mm)
H(mm)
H1(mm)
D
(mm)
重量（kg）
1.6
(MPa)
4.0
(MPa)
6.4
(MPa)
常温
型
散热
型
PN0.6
(MPa)
PN1.6
(MPa)
PN4.0
(MPa)
PN6.4
(MPa)
1.6
(MPa)
G3/4”
120
120
120
/
31
31
31
225
12
20
181
194
206
501
651
45
52
52
65
225
23
25
184
197
210
513
663
50
57.5
57.5
70
225
24
40
222
235
251
650
815
65
75
75
85
225
39
50
254
267
286
652
822
70
82
82
90
225
44
65
276
292
311
770
950
80
92
92
102
225
64
80
298
317
337
782
967
95
100
100
107
225
76
100
352
368
394
800
1010
105
110
117
125
310
97
150
451
473
508
1080
1340
132
142
150
172
310
203
200
600
610
650
1125
1385
160
170
187
207
310
264
250
650
670
690
1345
1625
187
202
225
235
310
418
300
740
770
800
1365
1645
220
230
257
265
310
618


六、ZRSP/M规格参数表

公称通径DN
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
940
1200
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
850
1050
行程mm
10
16
25
40
60
100
允许泄漏量Q
单座式
IV级为Kv值的0.01%,按GB4213－92标准
套筒式
III级为Kv值的0.1%,按GB4213－92标准
基本误差%
±2.5
回差%
2.0
死区%
1.0
始终点偏差%
±2.5
额定行程偏差%
2.5
可调比
50:1


七、ZRSP(M)精小型电子式电动单座(套筒)调节阀允许压差

公称通径（mm）
20
25
40
50
65
80
100
150
200
250
300
阀座直径
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差ΔP（Mpa）
381LSA-20
单座
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78
套筒
6.4
6.4
6.4
5.10
381LSB-50
单座
4.79
3.06
1.96
1.16
0.76
0.49
套筒
6.4
6.4
6.25
381LSC-65
单座
1.51
0.99
0.64
0.41
0.28
套筒
6.4
4.23
3.23
381LSC-99
单座
0.63
0.44
0.25
套筒
3.31
2.07
381LSC-160
单座
0.30
0.20
套筒
6.00
4.00


八、型号编制说明

Z
D
S
P
16
C
G
自控阀门
执行机构类型
位移特征：
阀门结构形式：
公称压力：
阀体材质：
温度类型：
D：表示PS系列
S：表示直行程
P：表示单座
16：表示1.6MPa
C：表示碳钢
G：表示中温
常温省略
R：表示3810系列
M：表示套筒
40：表示4.0MPa
P：表示不锈钢
铸铁省略
H：表示DKZ系列
64：表示6.4MPa
C：表示其它系列


九、定货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性5.阀体材质6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差)9.电源电压和控制信号
ZRSP(M)精小型电子式电动单座(套筒)调节阀
ZRSP(M)精小型电子式电动单座(套筒)调节阀（示意图）
产品分类
本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
