产品名称：

ZHSP型电动直通单座调节阀

型号规格：

ZHSP型电动直通单座调节阀

产品类别：

常规产品 -- 泵阀管件 -- 调节阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

ZHSP型电动直通单座调节阀产品详细说明：

一、概述

ZHSP系列电动直通单座调节阀由DKZ型系列直行程电动执行机构和直通单座阀两部分组成，以单相交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、液位等工艺参数的连续调节。

该产品具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等工业自动控制系统中。

二、ZHSP型电动直通单座调节阀主要技术参数和性能指标

1、主要技术参数

公称通径DN（mm）	G3/4″							20				25	32	40		50	65	80	100	125	150	200
阀座直径DN（mm）	3	4	5	6	7	8		10	12	15	20	26	32	40		50	66	80	100	125	150	200
额定流量系数Kv	0.08	0.12	0.2	0.32	0.5	0.8		1.2	2	3.2	5	8	12	20		32	50	80	120	200	280	450
流量特性	直线							直线、等百分比
公称压力PN（MPa）	10							1.6，4.0，6.4
连接型式	管螺纹连接G3/4							法兰连接：PN1.6按JB79-59标准； PN4.0按JB79-59标准
配用执行机构型号	DKZ-310							DKZ-310				DKZ-310					DKZ-410			DKZ-410
出抽推力（N）	4000							4000				4000					6400			6400
行程L（mm）	10						10					16			25		40			60
全行程时间（S）	8							8				12.5			20		32			50
作用方式	电开式（K）常用；电关式（B）
输入信号	0~10mA 4~20mA DC
供电电源	220V；50~60Hz
固有可调比R	30：1

2、主要技术性能指标

项目	技术性能指标
基本误差%	≤±5
回差%	≤3
死区%	≤5
泄漏量	0.01%×阀额定容量
额定流量系数误差%	≤±10；当KV≤6.3时，为≤±15

3、阀门材料和适用温度范围

阀体材料	材料牌号	公称压力（MPa）	适用温度范围（℃）
阀体材料	材料牌号	公称压力（MPa）	常温型	散热型
铸铁	HT200	1.6	-20~200	-
铸钢	ZG230~450	4.0，6.4	-40~250	-40~450
铸不锈钢	ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti	4.0，6.4	-40~250	-60~450

4、允许压差

公称通径（mm）	G3/4″						20
阀座直径（mm）	3	4	5	6	7	8	10	12	15	20
允许压差（MPa）	公称压力值				4.9	3.7	2.4	1.6	1.1	0.6
公称通径（mm）	25	32	40	50	65	80	100	125	150	200
允许压差（MPa）	PN值	5.0	2.8	1.7	1.7	1.0	0.6	1.1	0.7	0.4

注：DN20配DKZ-310其允许压差达公称压力值

5、ZHSP型电动直通单座调节阀外形尺寸

公称通径DN（mm）	A×B	L			H1		H2
公称通径DN（mm）	A×B	PN1.6	PN4.0	PN6.4	常温型	散热型	H2
G3/4″	ø160	120（PN10）			391	478	32
20	230×460	180	190	190	653	804	65
25		185	190	200	665	816	99
32		200	210	210	671	822	105
40		220	230	235	683	834	116
50	230×530	250	255	265	698	849	131
65		275	285	295	789	949	165
80		300	310	320	792	852	173
100		350	355	370	796	956	177
125	260×630	410	425	440	847	1062	225
150		450	460	475	855	1070	233
200		550	560	570	894	1109	272

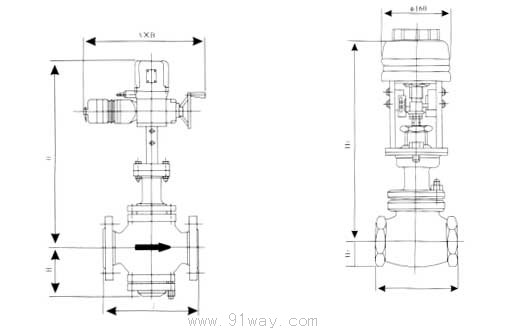

ZHSP型电动直通单座调节阀外形尺寸

ZHSP型电动直通单座调节阀

ZHSP型电动直通单座调节阀（示意图）
