ZDSF(H)型电子式三通分(合)流电动调节阀产品详细说明：

ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。电动精小型三通调节阀是专门针对三通控制研制的专用调节阀，具有调节精度高，动作稳定可靠等优点。合流阀主要用于将两种流体混合成第三种流体；分流型主要用于将一股流体分成两股流体。该产品可替代两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。

一、阀体
形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.64.06.4MPa
连接形式：法兰式按JB78－59JB79－59
材料：HT200ZG230—450ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
二、上阀盖
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

三、阀内组件
阀芯形式：双导向双座套筒型阀芯

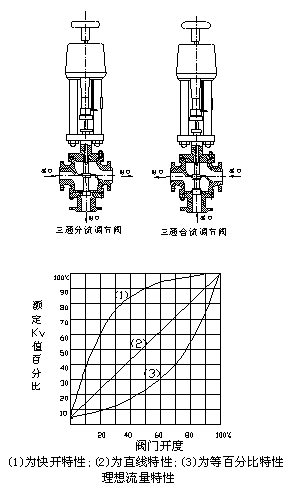

流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti0Cr18Ni12Mo2Ti
四、执行机构
类型：可选PS、3810、ZAZ型（DN100以内）、
DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。

五、主要零件材料及推荐使用温度范围

阀体材料	公称压力MPa	介质工作温度℃
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不锈钢ZG1r18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

六、ZDSF（H）型直行程分（合）流电动调节阀规格参数表

公称通径DN			25	32		40	50		65	80	100	125		150	200	250	300
阀座直径dn (mm)			25	32		40	50		65	80	100	125		150	200	250	300
额定流量 系数Kv		合流	8.5	13		21	34		53	85	135	210		340	535	800	1280
		分流								85	135	210		340	535	800	1280
行程mm			16		25			40					60			100
基本误差%			±1.0
回差%			1.0
死区%			1.0
始终点偏差%			±2.5
额定行程偏差%			2.5
允许泄漏量Q			IV级Kv值的0.01%
可调范围			30:1
公称压力 介质温度 阀体材料	1.6MPa		常温－20℃~＋200℃ 铸铁HT200
	4.0MPa		常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
			中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa		常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
			中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

七、允许压差

公称通径	25	40		50	65	80	100	150		200	250	300
阀座直径（mm）	25	32	40	50	65	80	100	125	150	200	250	300
执行机构	允许压差ΔP（Mpa）
PSL202	3.20	2.20	1.47	0.94
PSL204					1.24	0.85	0.55
PSL208								0.63	0.44	0.25
PSL320											0.40	0.30

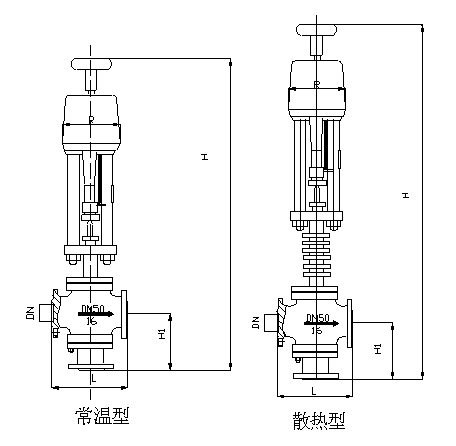

八、ZDSH（F）型直行程电动三通合（分）流调节阀外型尺寸表

公称 通径 DN	合流									分流
	R	L			H		H1			L			H		H1
		PN（MPa）					PN（MPa）			PN（MPa）					PN（MPa）
		1.6	4.0	6.4	常温	中温	1.6	4.0	6.4	1.6	4.0	6.4	常温	中温	1.6	4.0	6.4
25	176	185	190	200	600	650	140	150	160	185	190	200	600	650	140	150	160
32	176	200	200	210	718	848	150	160	170	200	200	210	718	848	150	160	170
40	176	220	230	235	795	925	160	170	180	220	235	235	795	925	160	170	180
50	176	250	255	265	835	960	180	190	200	250	255	265	835	960	180	190	200
65	176	275	285	295	1067	1214	200	210	220	275	285	295	1067	1214	200	210	220
80	176	300	310	320	1080	1243	210	230	240	300	310	320	1102	1265	225	250	265
100	176	350	360	370	1094	1257	220	250	260	350	360	370	1131	1294	245	275	285
125	225	410	430	440	1292	1492	260	300	300	410	425	440	1329	1529	285	320	325
150	225	450	465	475	1321	1520	280	320	320	450	460	475	1358	1557	305	340	345
200	225	550	560	570	1400	1597	320	380	380	550	560	570	1445	1642	350	400	410
250	225	635	660	670				474	474	635	660	670
300	225	720	740	770				584	584	720	740	770

九、型号编制说明

Z	D	S	F	40	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构形式	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直行程	F：表示分流阀	16：表示1..6MP	C：表示碳钢	G：表示中温型
	R： 表示3810系列		H：表示合流阀	40：表示4..0MP	P：表示不锈钢	常温省略
	H：表示DKZ系列			64：表示6.4MP	铸铁省略
	C：表示其它执行机构系列

十、定货须知：
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差)9.电源电压和控制信号
10.其它特殊要求
