 产品名称： ZJHG型气动薄膜隔膜调节阀
型号规格： ZJHG型气动薄膜隔膜调节阀
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 调节阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
ZJHG型气动薄膜隔膜调节阀产品详细说明：

采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可覆盖防腐层，特别适用于要求耐腐蚀、剧毒场院合。
ZJHG型采用多弹簧执行机构，高度及重量均可减少30%；阀体内表面多种材料涂覆层，避免介质直接接触，承受强腐蚀性介质的腐蚀；阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的调节；阀体流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

一、主要零件材料
阀体：HT200，ZG230~450或上述材质衬里
隔膜：丁荃胶、天然胶、聚四氟乙烯
阀盖：ZG230~450
波纹薄膜：丁腈橡胶夹增强涤纶织物
弹簧：60SiMn


二、主要技术参数

公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
额定流量系数KV
无衬里
9.8
19
32
48
63
108
158
270
360
518
1114
有衬里
7.8
17
28
41
55
87
127
240
311
415
1121
额定行程L（mm）
8
10
12
16
24
30
34
36
44
55
65
膜片有效面积Ae（cm2））
280
400
600
1000
公称压力PN（mm）
0.6    1.0
固有流量特性
近似等百分
工作温度（℃）
≤150
信号范围Pr（KPa）
20~100  40~200  400~600
允许泄漏量
在允许压差范围内泄漏量为零

*本表中所列执行机构为标准配置，可根据工艺要求选配

三、隔膜材质及适用范围

隔膜材质
使用温度
适用介质
丁荃胶（B级）
-40~+100
大部分无机酸如：硫酸、氢氟酸、磷酸等适用，耐蚀性好，同时而各种碱和盐类
天然胶（Q级）
-50~+100
主要用于净化水、无机盐和稀的矿物酸介质
聚四氟乙烯
-10~+150
极优的化学稳定性、耐强酸、强碱、强氧化剂的腐蚀


四、阀体衬里材质及适用范围

阀体衬里
使用温度（℃）
适用介质
无衬里
-10~+175
适用于非腐蚀性介质
软橡胶
-10~+85
有很好的耐腐蚀、耐磨性能，适用于水泥、粘土、煤尘、干燥化肥等
硬橡胶
-10~+85
适用于无机碱、盐类、盐酸、镀金属溶液、软水、氟化物、氯气等
氯丁胶
-10~+105
适用于动物油、植物油和润滑油，PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好
丁荃胶
-10~+120
防腐性能和耐磨性能良好，对大部分无机酸性灰浆的耐磨蚀性能最好
搪瓷
-10~+175
适用于湿无机酸、氧化酸、卤素、醇类、酯类等化合物
氟46
-20~+190
适用于硫酸、盐酸、氢氧化钠等强腐蚀介质。


五、连接尺寸及标准
         法兰标准：铸铁法兰按GB4216-84
              铸钢法兰按GB9113-88
         法兰密封面型式：凸面
         执行机构气信号接头：内螺纹M16×1.5
         结构长度：GB12221-89
         阀体法兰端面距及法兰标准也可按用户指定标准制造
如：ANSI、JIS、DIN等标准

六、外形尺寸及重量

公称通径DN（mm）
L
A
H1
H
G（Kg）
20
150
280
52.5
400
21
25
160
280
57.5
408
23.5
32
180
280
67.5
418
28
40
200
308
75
464
33.5
50
230
308
82.5
487
38
65
290
394
90
520
65
80
310
394
100
530
73
100
350
394
110
550
94
125
400
498
135
575
160
150
480
498
150
590
195
200
600
498
190
630
290

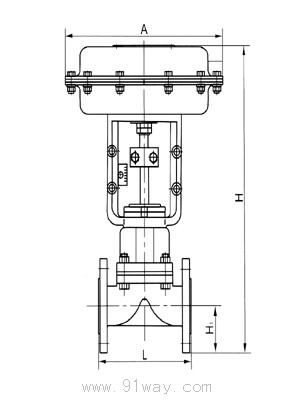

ZJHG型气动薄膜隔膜调节阀外形尺寸
ZJHG型气动薄膜隔膜调节阀
ZJHG型气动薄膜隔膜调节阀（示意图）
