UFK系列磁浮球多点液位控制器,是利用一个磁浮球即可发出多点开关信号的液位控制器。在导管内的不同高度安装有干簧管,当磁浮球随液位变化而上下浮动时,浮球内的磁钢使相应位置上下簧管的触电吸合或断开,发出开关信号,并且具有自保持功能,因而不怕停电,复电后,触点的工作状态仍能如实地反映被测试介质液位的真实情况。开关信号分A类(常开、即动合型)和B类(常闭、即动断型)二种(按照浮子自下而上运动而定),用户按需选用。
基本参数
测量范围L:≤6000mm
动作误差: ±3mm
释放误差:±8mm
介质温度:≤100。C
介质比重:≥0.8(<0.8时用户另外提出)
容量法兰:DN80、DN100 HG20593-97(FM)
压力等级:0.6—2.5MPa
开关点数:1-8点
触点容量:24V.DC、0.5A
防爆标志:ib II CT5
关联设备:JHA-E安全栅
注:L、L1、L2、...LN为各发讯点的高度。
2、h1、h2同UQK型

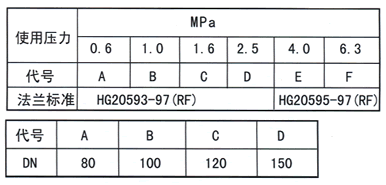

表一
表二

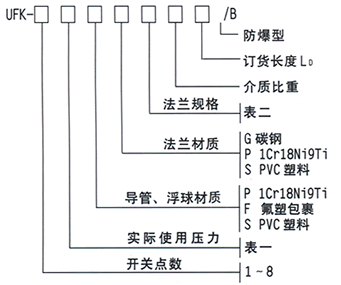

UFK系列磁浮球多点液位控制选型表
订货须知
同UQK型,同时必须指明L、L1、L2、...等尺寸。
仪表选型举例:
UFK-3ASSB-1.36-1000(L1=50、L2=200、L3=800)指3点报警(讯号输出分别在液位高度50、200、800时),实际使用压力0.6Kg导管、浮球、法兰材质均为PVC,法兰规格为PN1.0,介质比重1.36,订货长度1000
