 产品名称： PNL,PN型泥浆泵
型号规格： PNL,PN型泥浆泵
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 渣(泥)浆泵
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
PNL,PN型泥浆泵产品详细说明：

一、 PN泥浆泵产品概述
pnL、PN型泥浆泵系单级单吸泥浆泵分立式泥浆泵、卧式泥浆泵，适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰，矿山输送矿砂液体，也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料，最大浓度50%-60%（重量计）。PNL、PN型泥浆泵，过流零件均使用耐磨合金材料制造，寿命长，敞开式叶轮用螺纹轴连接，叶轮与护板之间的间隙可以调整，以保持高效工作。pnL、PN型泥浆泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。

二、PN泥浆泵结构说明
（1）泥浆泵过流部分承磨件采用了耐磨铸铁，使用寿命长。（2）泥浆泵叶轮和护板的间隙可以及时调整，保持较高工作效率。（3）泥浆泵4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。

三、PN泥浆泵结构图


PNL,PN型泥浆泵结构图

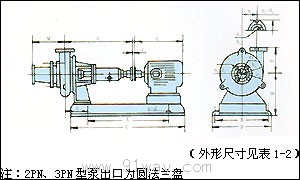

1PN、2PN、3PN型泵外形图


四、PNL,PN型泥浆泵性能参数表

泵的 型号 流量q 扬程h 转速n 功率nkw 效率η （%） 叶轮直径d mm 泵重 kg
m 3 /h l/s m r/min 轴功率 配电机
1pn

7.2 12 16

2 3.33 4.44

14 13 12

1430 1.3 1.41 1.5 3 21 30 35 204 120
2pn（l） 30 47 58 8.33 13.05 16.1 22 19 17 1450 5.45 6.25 6.9 11 33 39 39 265 150 250
3pn（l） 54 108 151 15 30 42 26 21 15 1470 12 14.7 16.7 22 32 42 37 300 450 280
4pn 100 150 200 27.8 41.7 55.6 41 39 37 1470 24.3 29 33.1 55 46 55 61 340 1000
4pn（1） 41.5 80 111 11.5 22.2 30.8

51 50 49

1470 25 30.2 33.2 55 23 36 44.5 380 b 2 =30 1000

4pn（1）

52 100 138 14.5 28 38 51 50 49 1470 28 37 39 75 26 37 47 380 b 2 =40 1000
6pn 230 280 320 63.9 77.8 88.9 27 26 25 980 30.2 33 35.2 75 56 60 62 420 1200
8pn 450 550 600 125 153 166.7

65 63 62

980 140 155 160.7 215 57 61 63 635 4000
10pn 768 1030 1290 213 286 358 91.8 83 85 980 436 489 500 780 44 50.5 59.7 750 4600
12pn 1350 1600 375 444 53 50 980 312 335 550 62.5 65 650 4500

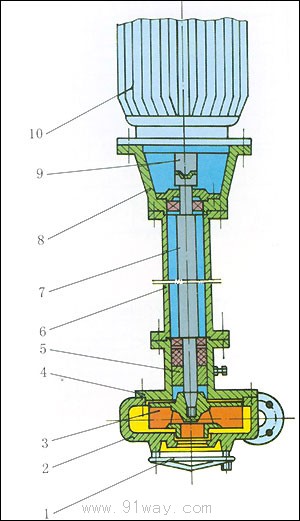

2PNL-12、3PNL-12型泥浆泵结构图

PNL,PN型泥浆泵结构示意图

1.防护罩 2.泵体 3.叶轮 4.泵盖 5.密封体 6.导管 7.泵轴 8.托架 9.联轴器 10.电动机

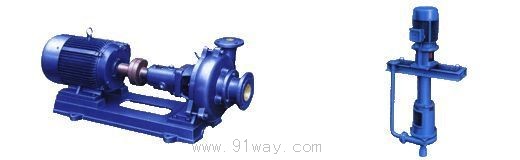

PNL,PN型泥浆泵
PNL,PN型泥浆泵（示意图）
