产品名称: ZS型蒸汽喷射器
型号规格: ZS型蒸汽喷射器
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 喷射泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZS型蒸汽喷射器产品详细说明:

ZS型蒸汽喷射器是水力喷射串联蒸汽泵,它是利用水喷射和蒸汽喷射抽吸气体获得真空的新型设备。离心泵将静止水压力提高,压力水从蒸汽喷嘴中高速喷射出来,使喷嘴出口处的压力降低,形成真空,将外界气(液)体抽吸进来,共同进入混合管,通过

扩散管而与水力喷射器配套使用,它比机械真空泵具有以下特点:
1、结构简单,性能可靠稳定,低位安装,工作安全操作,维修方便。
2、抽气量大,形成真空快而可靠,对被电解质无要求,可适用于多种化学解质。
3、设备内部无相对运动部件,使设备经久耐用,运输费用低。
4、耐腐蚀性能好,花板材料用铸铁,铸铁衬聚在氟氯乙烯塑料、四氟乙烯和不锈铁制造,提高了蒸汽喷射器的耐压、耐酸、耐腐蚀性能,使之更适用于各种浓度的酸、碱和多种有机溶剂等腐蚀性介质。

二、ZS型蒸汽喷射器性能参数表:

型号
蒸发量
Mpa
排气量
m3/h
工作水压
kgf/cm3
耗气量
kg/h
汽压
kgf/cm2
电机水泵
功率kw
ZS-60L
755
60
3
40
3
3BA-9
7.5
ZS-80L
755
80
3
40
3
3BA-9
7.5
ZS-100L
755
100
3
40
3
3BA-9
7.5
ZS-120L
755
120
3
40
3
3BA-9
7.5
ZS-130L
755
130
3
45
3
3BA-9
7.5
ZS-150L
755
150
3
45
3
3BA-9
7.5
ZS-180L
680
180
4
50
4
4BA-12
15
ZS-230L
680
230
4
60
4
4BA-12
15


一、安装尺寸:

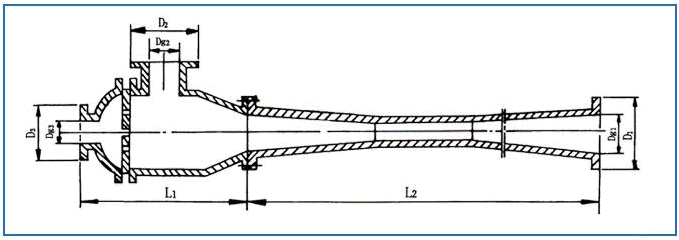

ZS型蒸汽喷射器外形尺寸

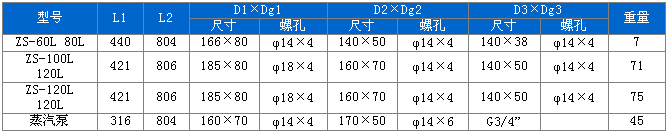

ZS型蒸汽喷射器技术参数

二、安装示意图:

ZS型蒸汽喷射器安装示意图

三、安装说明:
1.本设备需以3公斤力/厘米2进行水压试验,5分钟以后降至1公斤力/厘米2(表压)
2.本设备需以1公斤力/厘米2进行气密性试验,时间为2小时,每小时平均泄露量不得超过0.2%(以上两项试验不包括出水管)。
3.本设备应根据安装设计图纸进行安装,各法兰连接不作为支承重量之用,假想线部分设备由工艺决定选用。

四、接管表:

ZS型蒸汽喷射器接管表

ZS型蒸汽喷射器
