概述
AW气动执行器分为双作用式和单作用（弹簧复位），两个分体气缸，双活塞，拔叉式传动结构，容易制造大尺寸缸体，输出扭矩大，动作灵活平稳；气缸内壁和活塞杆镀硬铬，有很好的抗磨性；所有滑动部件之间配有无油润滑轴承和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀的开关和调节，也可用于其它90°回转场合。

AW型气动活塞式执行机构特点
1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°
2、工作环境温度：-20°～80℃。
3、气源：过滤、干燥或加润滑油的洁净空气，最小气压0.4MPa，最大气压1.0MPa。
4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。
5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。

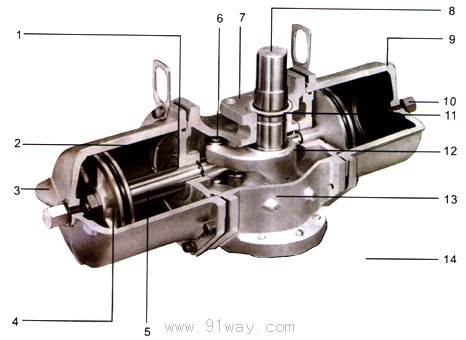

 气动驱动装置结构特点及主要零部件
1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。
2、隔板[HT200（FC200）]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。
3、进气口[RC1/4，3/8，1/2]。
4、活塞[HT200（FC200）]轻巧耐压，推力损失小，密封性好。
5、活塞杆[45（S45C+HCr）]强度高，表面度硬铬，耐磨损。
6、销轴[45（S45C+HCr）]表面度硬铬，将活塞杆出力平稳供给拨叉。
7、手动蜗轮操作器安装平台。
8、轴[45（S45C+HCr）]耐磨损。
9、汽缸[QT450-10（FCD450）]。
10、限位螺柱调整开关角度，开关各自可调±5°。
11、O型圈[NBR]防水。
12、拨叉[QT450-10（FCD450）]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。
13、箱体[HT200（FC200）。

双作用输出扭矩表
