概述
UQZ-58D系列顶装式磁性浮子液位计(一下简称液位计)是用来测量工艺生产过程中容器内的介质液位。它是顶装式多功能液位计,既能就地指示、远传数字显示、报警及控制,又能用于腐蚀介质与防爆工作环境场所。配用远传变送器,输出4~20mADC标准电信号,可与DDZ-Ⅲ型电动单元组合仪表配套,用于工业生产自动化控制系统,广泛应用于石油、化工、医药、轻工等工业部门。
液位计按化工部HG/T21584-95标准(UHZ系列指示磁性浮子液位计)制造。
特点
结构简单,安装使用方便。
测量范围大,功能多。
耐腐蚀,能防爆。
UQZ-58D系列顶装式磁性浮子液位计主要技术参数
基本型就地指示式液位计
测量范围:0-6000mm。
指示误差:±10mm。
额定工作压力:0.6、1.6及2.5MPa。
公称通径:DN150mm。
使用介质温度:-40~+250℃。
使用介质密度:不少于0.45g/cm3。
远传(变送)装置
测量范围:0-6000mm。
输出信号:4~20mADC。
基本误差:±10mm。
供电电源:24VDC。
负载电源:250Ω(不包括导线电阻200Ω)。
最大远传距离:3Km。
防爆类型与标志:1、ibⅡCT4本质安全型;2、dⅡBT4隔爆型。
关联设备:LB830齐纳安全册(用于本质安全型变送器)。
报警器
1、供电电源电压:1.24VDC 2.20VAC,50Hz
2、输出信号:二常开,二常闭开关信号
3、开关触点容量:220V,2A
4、工作寿命:﹥105次
5、报警精度:±5mm
6、环境温度:-40~+60℃
7、环境振动:频率≤25Hz振幅≤0.5mm
8、防爆型式及防爆标志:经化工部电气仪表防爆质量监督中心检验合格。防爆标志dIIBT4。
9、报警开关防爆软管接口:M20×1.5内螺纹。
结构原理
基本型液位计筒体内装有磁性浮子,它随容器内的液体升降而上下移动,并借助磁耦合传递作用使磁性浮子同步驱动液位指示器,从而实现就地指示液位。
远传变送器的测量电路总电阻值是随着液位升降的磁性浮子的磁感应作用而发生相应变化,并经电子模块放大等处理后转换为4-20mADC标准电信号远传至二次仪表(指示、记录或控制仪表)。
块放大等处理后转换为4-20mADC标准电信号远传至二次仪表(指示、记录或控制仪表)。
报警器是借助磁耦合传递作用,驱动报警器中的随动元件,使接近开关动作来实现液位报警与控制。
外形尺寸

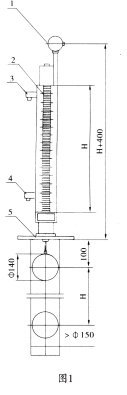

基本型液位计配有液位远传变送器与报警器的外形与尺寸图1。
安装
基本型液位计采用JB/T82.2-94、DN150mm、PN1.6MPa或PN2.5MPa平面法兰安装,在工艺容器,在工艺容器、贮槽顶上由用户配置同一标准与规格的平面法兰。
远传变送器与报警器的导线引入接头:M20×1.5内螺纹接头。
订货须知
详细注明液位计型号、名称、测量范围、使用介质名称与密度,额定工作压力温度及订货台数。
用户如有特殊要求时(如耐腐蚀材料等),应予以说明。
1、 远传变送器
2、 指示面板液位计
3、 上限报警器
4、 下限报警器
5、 法兰
