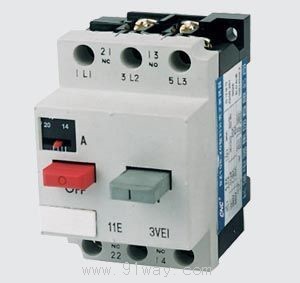

DZ108系列塑料外壳式断路器产品详细说明：

一、适用范围
DZ108系列塑料外壳式断路器（以下简称断路器）适用于交流50Hz/60Hz，额定电压至660V，额定电流0.1A~63A的线路中，作为小容量电动机和线路的过载及短路保护用，并可在正常情况下作为不频繁操作的线路转换或电动机直接启动之用。断路器可在AC-3类负载下作为直接起动和分断电动机的全压启动器，并对电动机进行过载和短路保护之用。

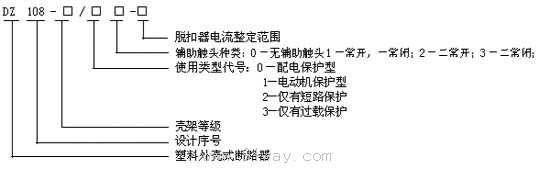

二、型号及其含义


三、正常工作条件及安装条件
1、周围空气温度上限值不超过+40℃,下限值不低于-5℃，且24h的平均温度值不超过+35℃;
注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;
注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。
2、安装地点的海拔不超过2000m;
3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;
4、污染等级：3级;
5、安装类别:断路器主电路为Ⅲ，控制电路和辅助电路为Ⅱ类。
四、结构特征
DZ108-32断路器外可组装一个辅助触头组，一个分励脱器或一个欠电压脱扣器；DZ108-63基型内可装二个辅助触头组、一个分励脱扣器或一个欠电压脱扣器。脱扣机构采用了速闭、速断结构，使断路器具有限流特性。
断路器具有双金属片式反时限延时脱扣器和电磁式瞬时脱扣器。过载脱扣器具有温度补偿装置。
断路器操作方式有按钮操作、旋钮操作及手柄操作，为板前接线、板前安装式。DZ108-20、32型断路器具有安装卡板，可直接嵌装在35mm宽的标准导轨上。

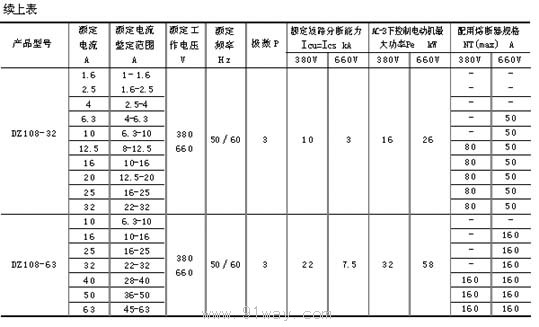

五、主要技术参数

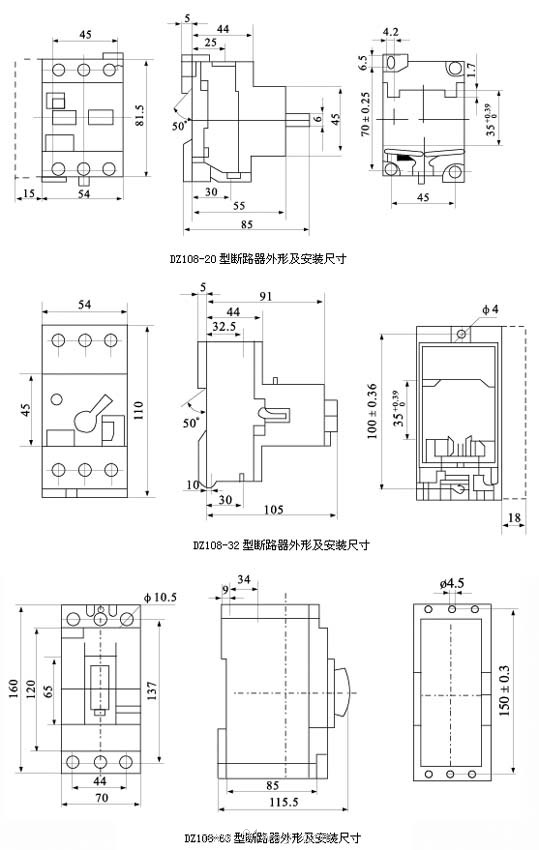

六、外形及安装尺寸
断路器的外形及安装尺寸见图

型号type	DZ108-20 DZ108-32 DZ108-32
极数	3 3 3
额定电压（伏）	660 660 660
额定电流（安）	20 32 63
额定断路分断能力（千安）	220V 1.5 10 22
	380V 1.5 10 22
	660V 1 3 7.5
机械寿命（次）	4×10^4 4×10^42×10^4
电寿命（次）	5000 5000 5000

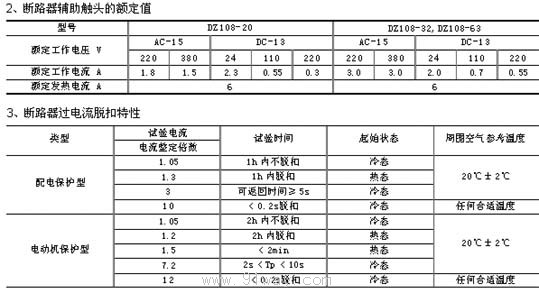

辅助触头参数		直流	交流		DZ108-32.63可单配辅助触头组件
	额定电压（伏）	24，60，110，220，440	220	380
	额定电流（安）	2.3，0.7，0.55，0.3	1.8	1.5
保护特性	电动机保护型	脱扣器整定电路倍数	1.05	1.2	6 12
		动作时间	不动作	<2小时	<4秒 瞬动
	配电保护型	脱扣器整定电路倍数	1.05	1.3	10
		动作时间	不动作	<1小时	瞬动

产品型号和规格	额定电流	电动机输出功率	整定电流		订货号	重量
DZ108-20 (3VE1)			热过载脱扣器	电磁瞬时脱扣器
	0.16		0.1-0.16	1.9	3VE1005-2BU00	50只 45×30×19 毛重16 净重15
	0.25	0.06	0.16-0.25	3	-2CU00
	0.4	0.09/0.12	0.25-0.4	4.8	-2DU00
	0.63	0.12/0.18	0.4-0.63	7.5	-2EU00
	1	0.25	0.63-1	12	-2FU00
	1.6	0.37/0.55	1-1.6	19.2	-2GU00
	2.5	0.75	1.6-2.5	30	-2HU00
	3.2	1.1	2-3.2	38	-8HU00
	4	1.1/1.5	2.5-4	48	-2JU00
	5	1.5/2.2	3.2-5	60	-8JU00
	6.3	2.2	4-6.3	75	-2KU00
	8	3	5-8	96	-8KU00
	10	3/4	6.3-10	120	-2-LU00
	12	4/5.5	8-12.5	150	-8LU00
	16	5/7.5	10-16	192	-2MU00
	20	7.5	14-20	240	-2NU00
DZ108-32 3VE3
	1.6	0.37/0.55	1-1.6	19	3VE3000-2GA00	20只 44×28×29.5 毛重11.5 净重10.5
	2.5	0.75	1.6-2.5	30	-2HA00
	4	1.1/1.5	2.5-4	48	-2JA00
	6.3	2.2	4-6.3	72	-2KA00
	10	3/4	6.3-10	120	-2LA00
	12.5	4/5.5	8-12.5	150	-8LA00
	16	5.5/7.5	10-16	192	-2MA00
	20	7.5	12.5-20	240	-8MA00
	25	11	16-26	300	-2NA00
	32	15	22-32	380	-2PA00
DZ108-63 (3VE4)
	10	3/4	6.3-10	120	DZ108-63(3VE4) 0CL00	10只 51×29×19 毛重4.2 净重12.2
	16	7.5	10-16	192	0CW00
	25	11	16-25	300	0CP00
	32	15	22-32	380	0CO00
	40	18.5	28-40	4980	0CR00
	50	22	36-50	600	0CS00
	63	28	45-63	780	0CT00

七、订货须知
用户订货时必须说明如下事项：
a、断路器的型号、名称；
b、断路器的额定电流；
c、断路器的附件名称、规格、组合代号；采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
d、数量。
例如：DZ108-63、3极，电动机保护用63A，20台，无辅助触头
应写成：DZ108-63/1063A20台。
