 产品名称： NT(NH)TR16系列熔断器
型号规格： NT(NH)TR16系列熔断器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 低压熔断器
分栏标签
 参考价格： 厂价直销
产品品牌： 上陶
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
NT(NH)TR16系列熔断器产品详细说明：

用途：NT系列有填料封闭管式刀形触头熔断器额定工作电压交流（50Hz）至690V，额定电流至1250A，主要供电线路的过载和短路保护。
国外同等型号：NT、NH、3NA1-3、PH00等。
额定分断能力：500V-120kA，690V-50kA
执行标准：GB13539、IEC269。

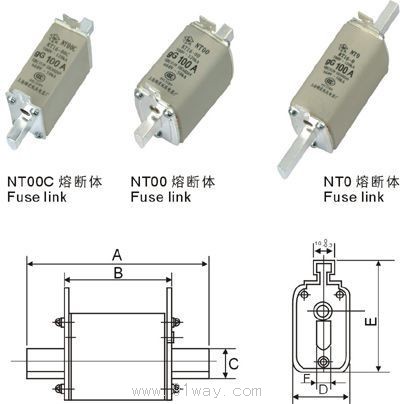

NT(NH)TR16系列熔断器外形及安装尺寸1

Type

额定电流（A）
Current Rating

尺寸（MM）
Dimensions

单件重量（g)
Unit Weight

NT00C,
R030C

2,4,6,10

16,20,25,32,

36,40,50,63,

80.100
A
78
145
B
49
C
15
D
21
E
52.5
F
6

NT00,

RT16-00

2,4,6,8,10,20,25,

32,36,40,50,63,80,100,125,160
A
78
180
B
49
C
15
D
28.5
E
55.5
F
6

NT0

RT16-0

4,6,10,16,20,25,32,36,40,50,63,80,100,125,160
A
122
240
B
65
C
15
D
29
E
55.5
F
6

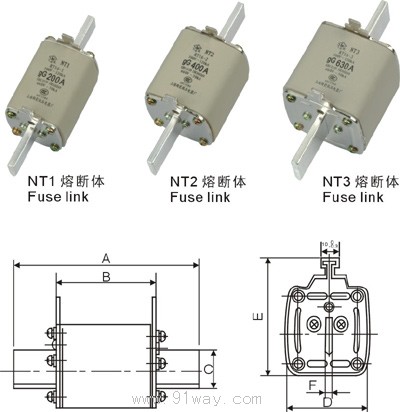

NT(NH)TR16系列熔断器外形及安装尺寸2

型号Type

额定电流（A）
Current Rating

尺寸（MM）
Dimensions

单件重量（g)
Unit Weight





NT1，
RT16-1
80，100，125，160，200，224，250
A
135
450
B
68
C
20
D
48
E
60
F
6

NT2，

RT16-2
125，160，200，224，250，300，315，355，400
A
150
670
B
68
C
26
D
60
E
70.3
F
6

NT3，

RT16-3
315，355，400，425，500，630
A
150
900
B
68
C
32
D
67
E
82
F
6

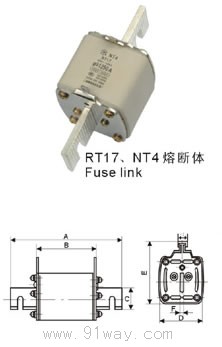

NT(NH)TR16系列熔断器外形及安装尺寸3

型号Type

额定电流（A）
Current Rating
尺寸（MM）
Dimensions
单件重量（g)
Unit Weight

NT4,RT17
熔断体
700、800、1000、1250
A
200
2220
B
80
C
51
D
85
E
112
F
8

NT00C，
NT00，
RT16-00
底座

160
A
121
195/225
B
100
C
25
￠d
7.5
E
24
F
60
G
25

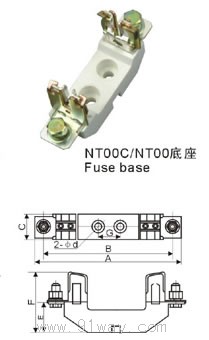

NT(NH)TR16系列熔断器外形及安装尺寸4

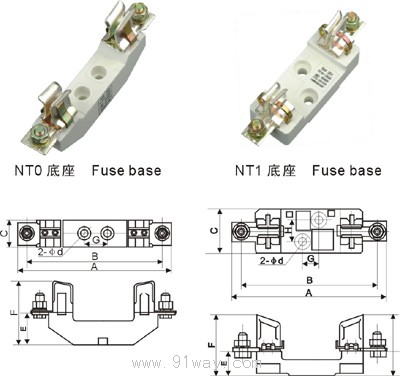

NT(NH)TR16系列熔断器外形及安装尺寸5

型号Type

额定电流（A）
Current Rating
尺寸（MM）
Dimensions
单件重量（g)
Unit Weight

NT0,
RT16-0
底座

160
A
166
330/410
B
146
C
30
￠d
7.5
E
35
F
75
G
25



NT1，
RT16-1
底座

250
A
197
560/740
B
171
C
58
￠d
10.5
E
35
F
80
G
25
H
30

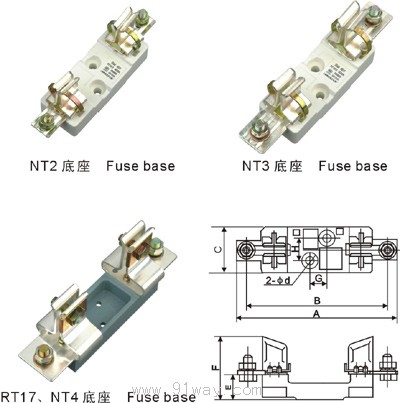

NT(NH)TR16系列熔断器外形及安装尺寸6

型号Type

额定电流（A）
Current Rating
尺寸（MM）
Dimensions
单件重量（g)
Unit Weight

NT2,
RT16-2
底座

400
A
200
830/1110
B
80
C
51
D
85
￠d
10.5
E
35
F
96.5
G
25
H
30

NT3,
RT16-3
底座

630
A
257
1030/1310
B
228
C
61
￠d
10.5
E
35
F
105
G
25
H
30

NT4,
RT17
底座

1250
A
300
2520
B
264
C
71
￠d
8.5
E
34
F
137
G
24
H
30


NT(NH)TR16系列熔断器
NT(NH)TR16系列熔断器（示意图）
