| 如何组合负荷开关—熔断器组合电器 |
|
| [大
中 小] |
|

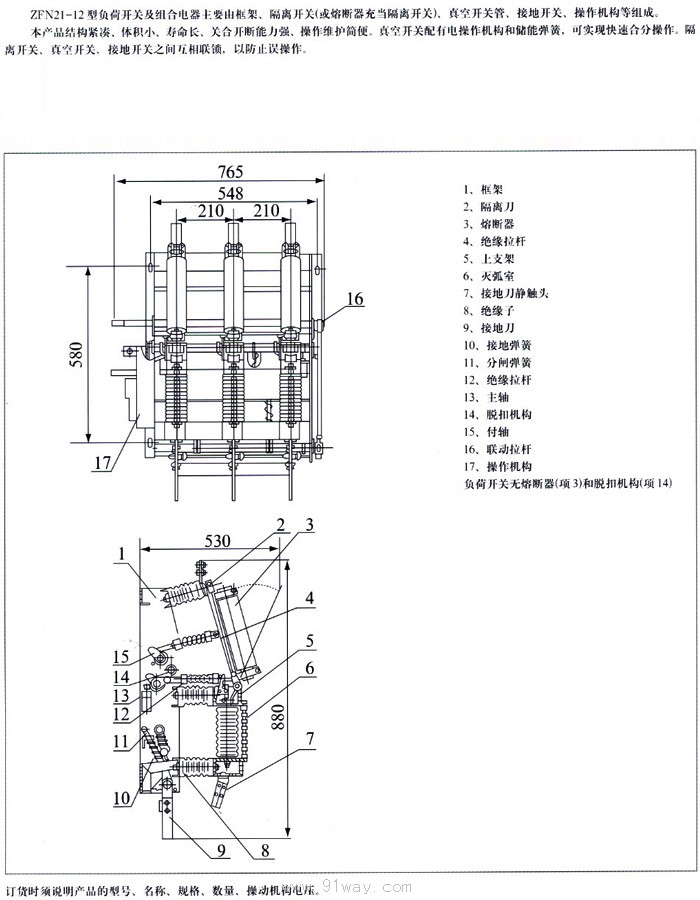

近年来，在 10kV 配电变压器的保护和控制开关的选用中，由于
负荷开关—熔断器组合电器与断路器相比，具有结构简单、操作维护方便、造价低及运行可靠等优点，从而使组合电器获得广泛的应用。
在实际应用中，如何正确选用组合电器的负荷开关、熔断器与变压器如何合理选配参数，是关系到能否发挥组合电器作用，保证系统安全运行的关键问题。
（1）转移电流的校验
由于组合电器的三相熔断器熔体熔化具有时间差，三相熔断器中有一相首先断开后，撞击器动作，此时可能出现另两相熔断器尚未熄弧开断。由于撞击器的动作形成由负荷开关切断故障电流的现象，即原本由熔断器承担的开断任务转移给负荷开关承担。因此转移电流是指熔断器与负荷开关转换职能时的三相对称电流。低于该值时，首先断开的相电流由熔断器开断，其他两相电流由负荷开关开断。大于该值时，三相电流仅由熔断器开断。转移电流是在选用组合电器时应注意的一个重要指标，假如选用不当，负荷开关所能承受的转移电流不足够，将无力承担开断两相短路电流的任务而引起开关的爆炸。
负荷开关通常分为一般型和频繁型两种，以空气为绝缘介质的产气式和压气式负荷开关为一般型，真空和 SF6 负荷开关为频繁型。不同的负荷开关，转移电流的指标各不相同，一般型负荷开关的转移电流在 800～1000A 左右，频繁型可达 1500～3150A。
配电变压器的容量不同，相应的转移电流也不相同，实际的转移电流可由变压器容量进行估算。一般S9—800/10型配电变压器的转移电流为 978A。
按照转移电流的定义及结合负荷开关的开断时间和特性，负荷开关转移电流要避开最大短路电流，控制在最大短路电流的 70%以内，即实际转移电流约为 978×70%= 685A。在分析国产负荷开关和熔断器技术系数的基础上，考虑到产品的离散性，按照转移电流的验算结果，
容量在 800kVA 以内的变压器，可选用以空气绝缘的一般型负荷开关；
容量在 800～1250kVA 范围内的变压器，一般选用真空或 SF6 绝缘的频繁型负荷开关。容量大于1250kVA的变压器则要求选用断路器进行保护及控制。

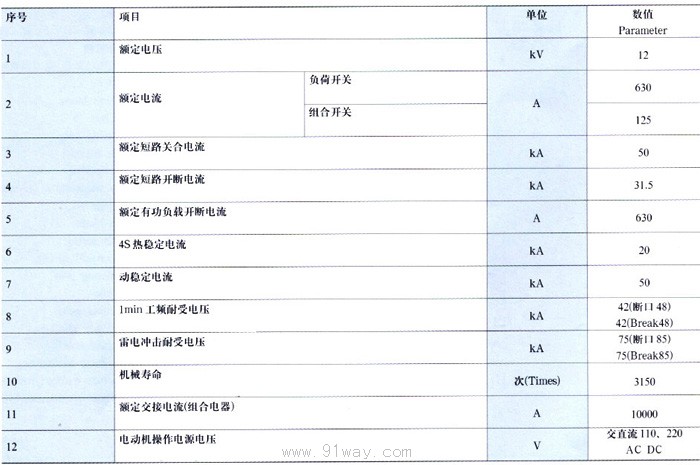

（2）交接电流指标的选配
某些负荷开关配备有分励脱扣器供过载等保护跳闸用，即过载时通过继电保护的方式使负荷开关跳闸而无需烧毁熔断器，熔断器只做短路保护。由分励脱扣器动作的继电保护的动作特性与熔断器的时间—电流特性相交点称之为“交接电流”。交接电流是一种过电流值，低于交接电流的过电流，由分励脱扣器动作使负荷开关断开，高于交接电流时，由熔断器保护动作。为此选配交接电流参数较高的负荷开关，可有效地减少熔断器的动作次数，从而大大减少了更换熔断件的数量，这具有一定的技术经济意义。真空和 SF6 负荷开关，相对具有较高的交接电流值，可以提高交接电流，使其接近转移电流，以充分发挥此类频繁型负荷开关的开断能力强的优势。
（3）限流熔断器的选配
在负荷开关-熔断器组合电器中，负荷开关负责正常电流或转移电流的开断，熔断器承担过载电流及短路电流的开断，两种电器的开断能力相互配合，才能顺利完成开断任务，因此限流熔断器的选配至关重要。选用的限流熔断器应具备分断能力高、最小开断电流小、运行温度低、时间-电流特性曲线陡峭及特性曲线误差小等特性。同时应满足耐老化、安装形式多样及外形尺寸合适等要求。而且应注意在环境温度 40℃时，熔断器的功率损失不得超过75W。
选用熔断器时，熔断器的额定电流要与变压器的容量相匹配。选用额定电流过大会使熔断器的“时间－电流特性”变差，保护速度降低，影响熔断器的正确开断保护。按照 IEC 标准，在 10kV 系统中，相对不同容量的变压器，熔断器的额定电流一般可按表 4-1 进行选择。
|
|
