GW22-126/252(D)(W)型高压隔离开关产品详细说明：

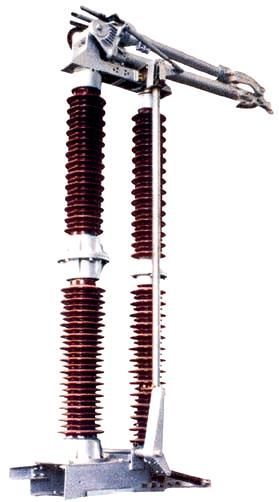

GW22-126/252(D)(W)型高压隔离开关简介

◎ 成套隔离开关由GW22－126/252(D) (W)型隔离开关本体、CJ7电动机构、人力操动机构、传动附件等组成。本产品可布置在母线的正下方，其静触头悬挂在架空母线上，产品分闸后形成垂直方向的绝缘断口。特别是在“双母线带旁路母线”的变电站，节省占地面积尤为显著。
◎ 隔离开关属单柱垂直断口折叠式，底座上装有支柱绝缘子与操作绝缘子，还装有连杆和拐臂等，另外还装有主闸刀与接地闸刀间的机械连锁部件（仅操作极上），底座上有安装孔，可直接安装在水泥或钢架基础上。
◎ 操作绝缘子的顺时针转动可驱动主闸刀伸开并合闸，逆时针转动则使其合拢折叠，处于分闸状态，形成可见的垂直断口。
◎ 当固定在母线上的静触头在自然外力扰动下（如大风、母线热胀冷缩或覆冰等引起静触头位置的水平偏摆或上下移动）偏离了理想位置后，开关本身仍可轻易地在操作中实现正常地分、合闸，其次在安装调试中，即使开关误差较大，也仍能保证较好地完成正常分、合闸。

主要技术参数
GW22－126(D) (W)型隔离开关

型号	额定 电压 kV	额定 电流 A	额定短时耐受 电流kA/S		额定峰值耐受 电流kA		一分钟工频 耐受电压kV		雷电冲击 耐压kV
			主导电回路	接地开关	主导电回路	接地开关	对地	断口	对地	断口
GW22－126(D)（W）/1250	126	1250	31.5/4	31.5/2	80	80	230	185	550	623
GW22－126(D)（W）/1600		1600	40/4	40/3	100	100

GW22－252(D) (W)型隔离开关

型号	额定] 电压 kV	额定 电流 A	额定短时耐受 电流kA/S		额定峰值耐受 电流kA		一分钟工频 耐受电压kV		雷电冲击 耐压kV
			主导电回路	接地开关	主导电回路	接地开关	对地	断口	对地	断口
GW22－252(D)（W）/1250	252	1250	40/3	40/2	100	100	460	606	1050	1256
GW22－252(D)（W）/1600		1600	40/3	50/2	100	100
GW22－252(D)（W）/2500		2500	40/2	50/2	125	125
GW22－252(D)（W）/3150		3150	40/2	50/2	125	125
