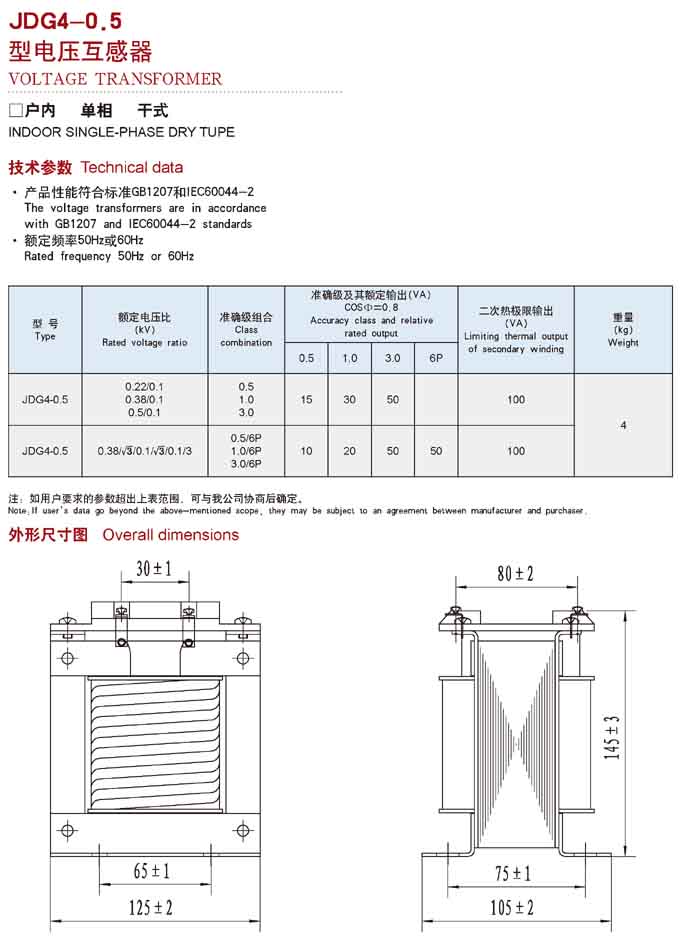

JDG4-0.5型电压互感器产品详细说明：

概 述
JDG4-0.5型电压互感器适用于额定频率为50HZ或60HZ、额定电压0.5KV及以下的电力系统中，作电能、电压的测量及继电保护用。
型号含义
JDG4-0.5
J-电压互感器 D-单相 G-干式 4-设计序号 0.5-电压等级

结构简介
JDG4-0.5型电压互感器由铁心采用优质冷轧硅钢片制成C型，一、二次绕组套在两个C型铁心的中柱上，出线头均在接线座上引出。严禁超负荷运行。

技术参数

额定电压比（V）	额定输出（VA）			极限输出（VA）
	0.5	1	3
200/100	15	25	50	100
300/100
500/100

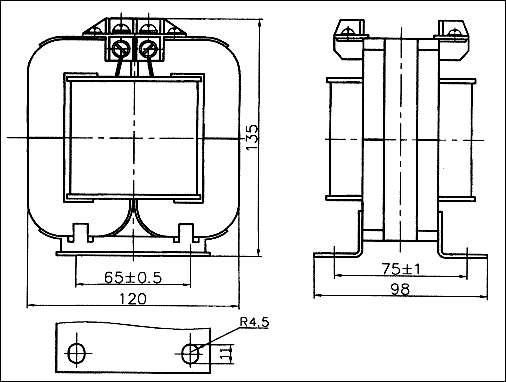

外形及安装尺寸





JDG4-0.5型电压互感器
