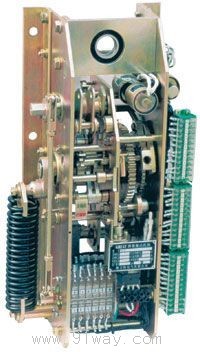

CT19A,CT19B型弹簧操动机构产品详细说明：

概述
CT19型弹簧操动机构可供操动各类ZN28型开断电流为20KA、31.5KA、40KA的户内高压真空断路器之用或者操动合闸功与之相当的其它类型的真空断路器。
本厂生产的CT19主要分两种，配固定柜(CT19B)配手车(CT19A)。CT19B型号是在CT19A型基础上小型化后加以改进完善的，机械性能更加稳定可靠。
机构合闸弹簧的储能方式有电动机储能和手动储能两种，分闸操作有分闸电磁铁、过流脱扣电磁铁及手动按扭、欠电压脱扣电磁铁四种。

CT19A,CT19B型弹簧操动机构技术参数
1.储能电机采用永磁直流电动机,其技术参数（见下表）

型号	66ZY-CJ01	66ZY-CJ11
额定工作电压(V)	110	220
电机额定输入功率(W)	70-150
正常工作电压范围	85%-110%额定工作电压
额定工作电压储能时间	<=12

* 如有用户需要采用交流电源储能,则增加全波整流电源(桥堆)供给储能电机工作.
2.手动储能采用400mm长度储能操作手柄时，其操作力不小于140N.
3.合闸电磁采用螺管式电磁铁，其技术参数(见下表)4.

额定工作电压(V)	-110	-220	-380	-48	-110	-220
额定工作电流(A)	5	3		3.78	23	1.77
额定工作电功率(W)	550	660		181.4	253	390
20°C时线圉电阻(W)	7.2±1	20.7±2.5		12.7±2.5	47±2.5	124±5
正常工作电压范围	85%-110%额定工作电压

4.由独立电源供电的分闸电磁铁和过电流脱扣电磁铁采用螺管式电磁铁。
(1)过电流脱扣电磁铁由电流互感供电，其电路依靠分装的过电流继电器触头动作关合，动作值由电流继电器整定，过电流脱扣电磁铁额定电流为5A,纯电阻2.6±0.5W(线圈接桥堆，消除了感抗) 。
(2)由独立电源供电的分闸电磁铁技术参数(见下表)1.储能电机采用永磁直流电动机，其技术参数(见下表)

额定工作电压(V)	-110	-220	-380	-48	-110	-220
额定工作电流(A)	5	3		3.78	23	1.77
额定工作电功率(W)	550	660		181.4	253	390
20°C时线圉电阻(W)	7.2±1	20.7±2.5		12.7±2.5	47±2.5	124±5
正常工作电压范围	65%-120%额定工作电压,小于30%额定电压不分闸

脱扣器组合代号	脱 扣 器 名 称 及 代 号
	过电流脱扣电磁铁(只)	分闸电磁铁(只)
100	1	0
110	2	0
111	3	0
104	1	1
114	2	1
400	0	1

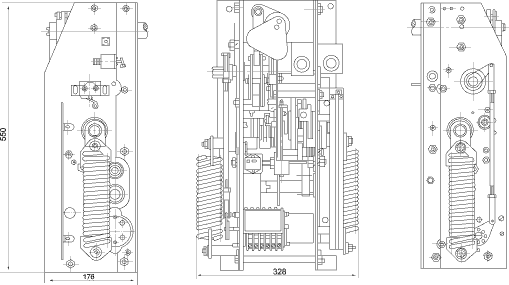

CT19结构示意图

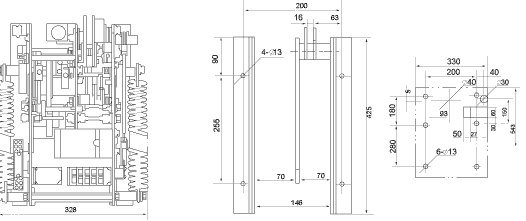

CT19B结构示意图

CT19A右操动 CT19A左操动
