CT14G(DW17-35)型弹簧操动机构产品详细说明：

CT14G型弹簧操作机构是由温州市格立特电气有限公司独立开发研制的。该产品主要与LW户外SF6断路器配套使用。产品性能符合GB1984-89《交流高压断路器》标准和产品技术条件的要求。 CT14G型弹簧操作机构同时具有电动储能和手动储能两种方式；合闸操作有合闸电磁铁和手动按钮两种操作方式；分闸操作有分闸电磁铁和手动按钮，及过流脱扣电磁铁三种操作方式。 CT14G型弹簧操作机构采用夹板式结构，在吸收国内外同类先进产品的优点，结合LW8断路器的实际情况下，克服了目前同类产品的不足，以新颖的构思设计而成。机构采用后上角输出，机构合闸时带动断路器下拉，达到节省合闸功率的目的。同时本机构还具有运行平稳，结构紧凑，重量轻，体积小，噪间低，寿命长等优点。 机构储能电机功率不大于30W。 机构“分”“合”闸线圈电流不大于2A。

机构采用500mm操作手柄，最大操作力不大于250N。 机构合闸功为1000~1100焦耳。

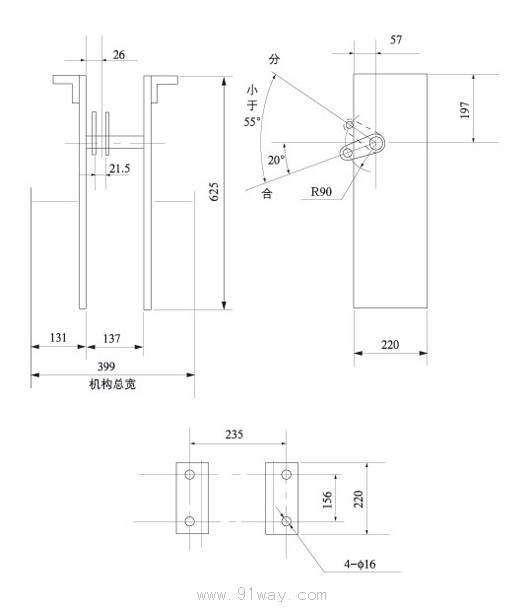

结构安装示意图 CT14G(DW17-35)型弹簧操动机构
