产品名称：

XRNT系列变压器保护用熔断器

型号规格：

XRNT系列变压器保护用熔断器

产品类别：

常规产品 -- 高压电器 -- 专用熔断器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

下载产品电子样本（pdf格式）

XRNT系列变压器保护用熔断器产品详细说明：

XRNT系列变压器保护用熔断器型号说明

变压器保护用（表1）

号	额定工作电压（KV）	最高工作电压（KV）	额定工作电流（A）	额定开断电流（KA）	熔断体尺寸（mm）
XRNT1	10	12	6.3、10、16、20、25 31.5、40	31.5	Φ51×292
XRNT1	10	12	50、63、71、80、100	31.5	Φ76×292
XRNT1	10	12	125	31.5	Φ76×292

全范围保护用（表2）

型号	额定工作电压（KV）	最高工作电压（KV）	额定工作电流（A）	额定开断电流（KA）	熔断体尺寸（mm）
XRNT	10	12	10、16、20、25、 31.5、40、50、63	50	Φ76×292

国内型号	国外型号	额定电压kV	熔断器额定电流A	额定开断电流kA	熔体额定电流A
XRNT2-10	FFL*J	12	63	50	10，16，20，25，31.5，40，50，63

表2

变压器初级电压kV	变压器容量kVA	熔断器型号		熔断器额定电流 A
变压器初级电压kV	变压器容量kVA	国内型号	国外型号	熔断器额定电流 A
10	≤125	XRNT2-10	FFL*J	10
	160			16
	200-250			20
	315			25
	400			31.5
	580			40
	630			50
	800			63

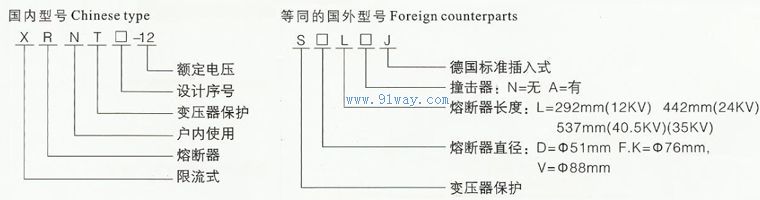

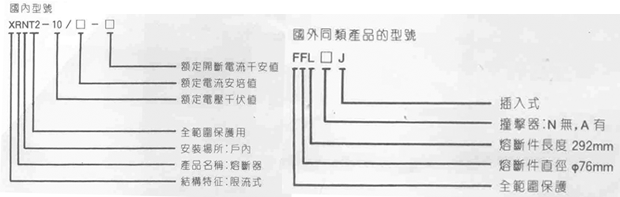

XRNT系列变压器保护用熔断器型号命名

型号	额定电压KV	额定电流A	直径×长度L（mm）	额定开断电流KA	型号	额定电压KV	额定电流A	直径×长度L（mm）	额定开断电流KA	国外参考型号
XRNT1	3.6/7.2	6.3	φ51×192标准尺寸	63	XRNT1	6/12	6.3	φ51×192	50
		10					10
		16					16
		20					20	φ76×192
		25					25
		31.5					31.5
		40					40
		50					50
		63	φ76×192标准尺寸				63
		80					6.3	φ51×292标准尺寸		SDLAJ
		100					10
		125					20
		160	φ88×192标准尺寸	50			31.5
		200					40
		250					50	φ63×292 φ76×292标准尺寸		SFLAJ
		6.3	φ51×292标准尺寸	63			63
		10					80
		16					100
		20					125			SKLAJ
		25					160	φ88×292 标准尺寸		SVLAJ
		31.5					200	φ88×292 标准尺寸		SVLAJ
		40					6.3	φ51×442	63
		40					10
		50					16
		63	φ76×292标准尺寸				20
		80					25
		100					31.5
		125					40
		160	φ88×292标准尺寸	50			50	φ76×442
		+200					63
		+250					80
		+315					100
		+355					125
		100	φ76×442标准尺寸	63			160	φ88×442
		125	φ76×442标准尺寸				+200		50
		160	φ88×442标准尺寸				+250		50
		+200		50			100	φ76×537	63
		+250					125
		+315					160
		+355					+200		50
		+400					+250	φ88×537

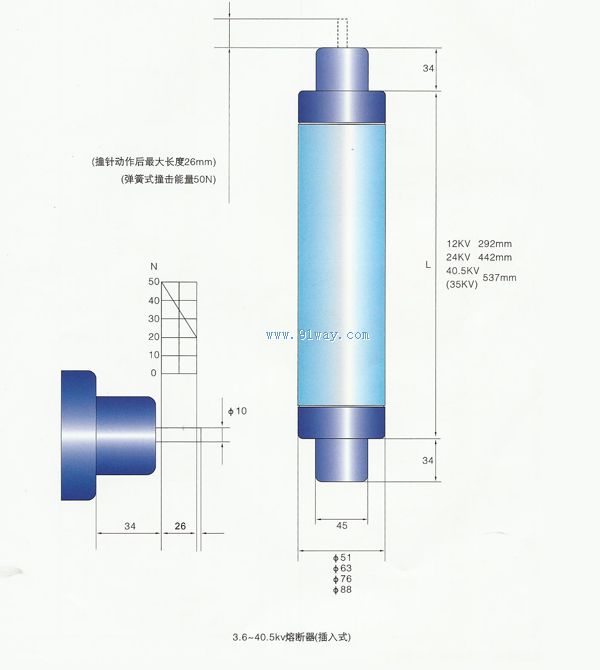

XRNT系列变压器保护用熔断器外形及安装尺寸

XRNT系列变压器保护用熔断器外形图

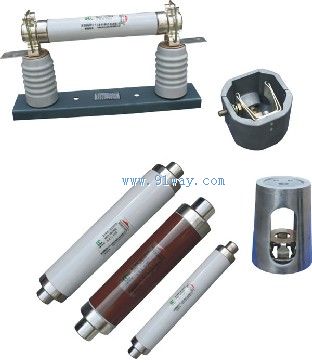

XRNT系列变压器保护用熔断器

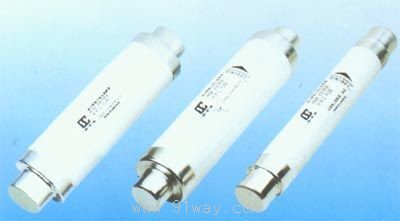

XRNT系列变压器保护用熔断器

XRNT系列变压器保护用熔断器（示意图）
