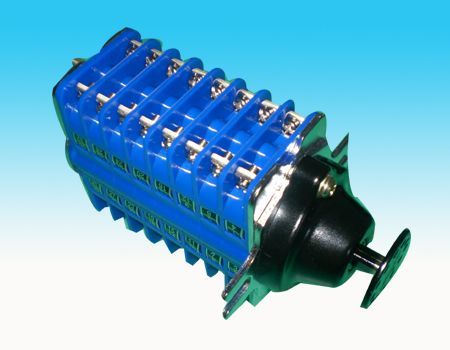

产品名称: ZFK6-8I/L真空辅助开关
型号规格: ZFK6-8I/L真空辅助开关
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 辅助开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZFK6-8I/L真空辅助开关产品详细说明:
ZFK6-8I/L真空辅助开关适用于高压开关操动机构的合闸、分闸、联锁、信号回路的控制和各种高压开关柜上,也可做转换或组合开关用,作为替代机械或辅助开关。

1.产品概述:
目前,国内隔离开关等电器配用的F系列辅助开关采用机械摩擦接触式,普通存在着接点接触不可靠、环境适应性差、防护等级低、使用寿命短等问题,为解决这些问题,我厂采用真空舌簧开关替代机械接点而研制出新颖的ZFK6系列真空辅助开关。其高度的通断可靠性,十万次的接点使用寿命,免维护性能及其良好的兼容性能使它成为替代F系列辅助开关的首选产品,广泛适用于继电器切换回路和信号采集回路,而且对于保护回路、电磁锁回路、隔离开关辅助回路、断路器二次控制中间回路皆适用。

2.结构与性能特点:
ZFK6系列真空辅助开关采用了相同的外形和尺寸以达到全兼容的目的。
ZFK6系列开关的核心部件被密封成为一个整体,以增强可靠性,其运动部分转子安装永久磁钢。置于定盘中,不与定盘产生摩擦,所以转轴转动轻盈灵活,不存在机械卡死的状况。
开关的头部采用速动机构,当转轴转到75°后,在储能弹簧的作用下,活动拨块带动转子快速动作,并可靠地停留在终点位置。接线端采用复合槽组合螺钉,压线垫片随螺钉紧松而自动升降,接线方便。
ZFK6系列真空辅助开关与目前国内普通使用的F系列机械接点辅助开关相比具有一系列的优越性:
适应性强
机械接点的开关,在腐蚀行性环境中很快会因为角点被腐蚀而使接触不良。而ZFK6系列开关的接点因密封在真空管中,在多粉尘、潮湿及腐蚀性环境中也能保证良好的通断性能。另外考虑到用户更换旧开关的需要以及适应各种安装场合的要求,ZFK6系列真空开关考虑了不同的安装方式和旋转角度以及不同的中心高度的要求。除断路器主辅助点头可以替代所有F系列的辅助开关。
寿命长,抗干扰
ZFK6系列开关的真空管的寿命是2×104次分析能力,远远高于机械接点的2万次;而控制开关通断的永久磁钢采用稀土磁性材料制作,磁性强,永不退磁。开关本身的结构可有效地抵抗各种磁场和电场的干扰。
强度高,无需检修
F系列开关的零部件比较分散,且因其本身的不可靠性而检修频繁。而ZFK6系列开关将核心部件真空以及连接铜片用环氧树脂密封于定盘中,其机械强度高,从根本上杜绝了接触不可靠的可能性,省去了频繁检修的烦恼。
电接触可靠性高
过去F系列开关接点的通断,是靠机械摩擦接触实现。生产的电弧使接点表面烧黑,严重影响接触可靠性,而ZFK6系列开关的接点工作于真空或惰性气体介质中,在规定电流下不产生电弧,确保良好的电接触可靠性。

3.ZFK6-8I/L真空辅助开关技术参数及使用条件

触头两端电压V
交 流
直 流
220
110
220
110
最大分断电流
5A
5A
2.5A
4A
最大闭合电流
5A
5A
5A
5A
接点间击穿电压
700V DC
接点接触电阻
100mΩ
绝缘电阻
1000MΩ
1min 工频耐压
2500V
电气寿命
2×104次
防护等级
IP55
抗干扰性能
接点通畅可靠性不受共模、差模、辐射电磁场、静电场的干扰影响
环境温度
(-40~+40)℃
环境条件
相对湿度不大于95%

ZFK6-8I/L真空辅助开关
