D系列测功器是一种传统产品，六十年代初由上海柴油机厂提供国外样机进行仿造，当时填补了国内空白，受到农机部通令嘉奖。
这种D系列测功器拥有量近万台，为动力机测试人员所广泛熟悉，也是以前高校内燃机专业学生启蒙教育的初级机型。
40年来，虽然该型号测功器几经演变，但主体的内部结构未有大的变化。
D系列（销钉式）测功器也未有大的变化，只是根据用户要求润滑方式是油杯滴油式，还是油脂润滑有用户任选。

D系列测功器的结构原理及主要特点
（1）结构原理 　　　

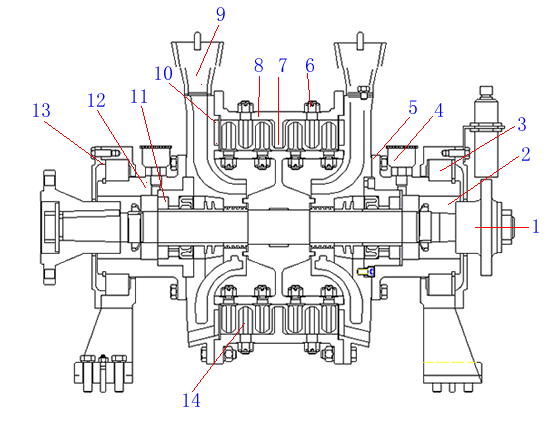

D系列测功器机体结构示意图

1.主轴 2.测速齿轮 3.磁电转速传感器 4.油嘴 5.端盖 6.转子螺栓 7.转子 8.定子 9.水斗 10.侧壳 11.主轴承 12.摆动轴承 13.轴承盖 14.定子螺栓

　　主体为销钉式结构。其工作原理是通过转子、定子上的多个销钉搅拌水产生阻力，传递给外壳，通过机械式磅称测力机构或拉压力传感器，负荷表指示负荷值（或扭矩值），转速由电子转速表显示。
　　测功器的工况是通过调节进水量来改变的。进水的多少决定内腔水环厚薄和相应测量负荷值的大小。排水阀开度大小可以调节出水温度。因为对于相同的测量功率，单位是间内通过测功器的水量多，内腔水温低，反之则高。
　　（2）主要特点
　　　·结构简单，使用、维护方便。
　　　·纯机械式，对操作人员的技术水平要求不高。
　　　·指针指示负荷值，精度相对YP系列水力测功器及DW系列电涡流测功器的精度要差些。
　　　·测功器与发动机之间采用弹性联接。

D系列（销钉式）水力测功器的规格型号

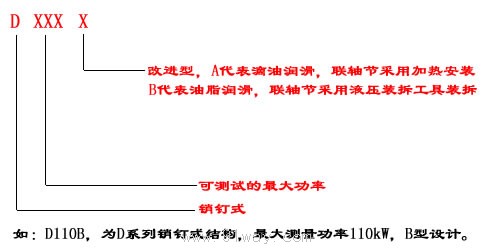

（1）型号含义

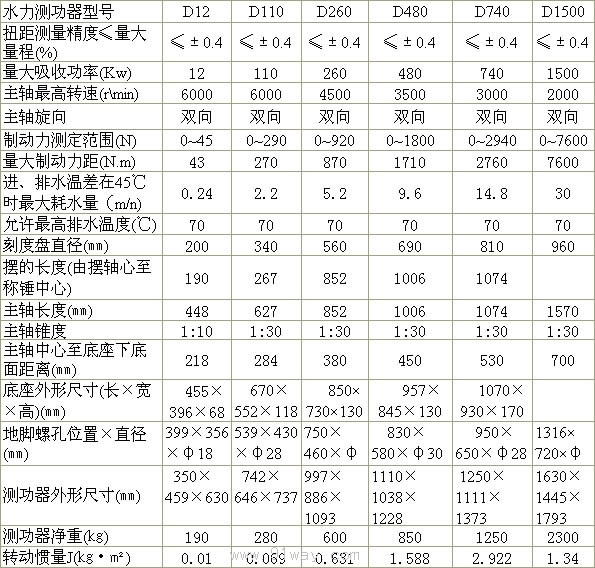

（2）技术参数(下表）



D系列测功器的特性曲线
　　（1）如何看特性曲线
　　　　　请参见YP系列特性曲线说明
　　（2）D系列各型号测功器的特性曲线

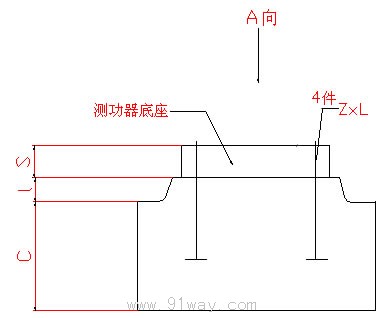

D系列（销钉式）水力测功器联轴器尺寸图
