YP系列（压力式）水力测功器（水力测功机）的国内现状

YP系列（压力式）水力测功器（水力测功机），又称水涡流测功器，国外早在60、70年代就已广泛使用。在1985年通过许可证贸易，引进了西德策尔纳(zoller)公司技术，在国内开发生产该系列测功器。目前该工艺技术在国内已经成熟，已广泛进行全系列产品生产。

YP系列水力测功器（水力测功机）的结构原理及主要特点

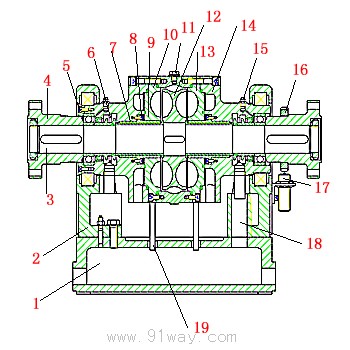

（1）YP系列测功器（水力测功机）的结构见结构示意图：

1.底座 2.左右轴承座 3.主轴部件 4.联轴节 5.轴承压板 6.骨架油封 7.轴套 8、9.双金属轴套 10.左右轴承外壳 11.左右侧壳 12.螺塞 13.转子 14.外壳 15.封水圈 16.测速齿轮 17.转速传感器 18.溢水管 19.旋塞
其结构是由一架于滚动轴承上可摆动的外壳和架于主轴上的转子组成。动力机输出的机械能在这里转化为热能，并有进入壳体的水吸收而排出带走。转子凹坑与左右侧壳凹坑形成工作腔，使水产生涡流，带走热能。
（2）主要特点：
·转子、定子均采用不锈钢材料，凹坑式结构。
·采用无接触密封技术。
·通过控制排水蝶阀来改变内腔工作压力，从而改变吸收负载。
·快速响应。因为通过改变排水阀的开度，内腔工作压力瞬间变化，通过电子控制仪器的自动闭环控制，可方便、迅速地稳定到所需要的负荷值。从一个工况到另一个工况的过渡时间为4秒。
·由于技术进步，YP系列产品价格已接近D系列水力测功器的价格，并成为主导型内燃机测功设备。
·体积小、安装容易、维护方便、使用寿命长。
·适用范围广，功率型谱全。最小功率档为1～20kW，最大档可测试10000kW（国内引进的最大测试功率为35000kW）。
·测试精度高，工作稳定可靠。

YP系列水力测功器（水力测功机）的规格型号

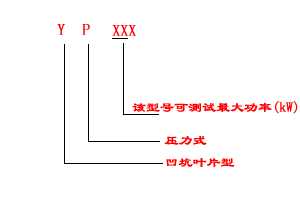

（1）型号含义：
