LZZBJ-27.5(GYW1)型电流互感器产品详细说明：

LZZBJ-27.5(GYW1)型电流互感器适用于海拔高度1000m及以下地区，高原型产品适用于海拔高度2500m及以下地区，频率为50Hz，最高工作电压为40.5kV的电力系统作精密电气测量及继电保护之用。
环境温度：普通型为+40℃~-15℃；高原型为+25℃~-15℃。
产品类型：户内。
大气条件：安装场所无严重影响互感器绝缘的污秽及爆炸性介质。
安装场所无严重的振动和颠簸。
产品运行中二次不允许开路，否则有高压危险。
运输、存储时的温度为+40℃~-15℃。

LZZBJ-27.5(GYW1)型电流互感器技术参数

产品执行标准：GB1208-1997《电流互感器》。
额定二次电流：5A和1A。
仪表保安系数：0.2S级FS≤5；0.2、0.5级FS≤10。
绝缘耐热等级：E级。
次级结构：两线圈、三线圈、四线圈。
额定二次下限负荷为额定二次负荷的25%。
额定一次电流值、额定二次负荷、准确限值系数、额定短时电流值、级次组合、重量见下表所列数据。特殊规格产品请与制造厂协商。

绝缘水平	普通型：40.5/95/185kV；　　　　　　　 高原型：40.5/110/226 kV（2500m以下）									准确级		0.2S、0.2、0.5、 5P、10P
局部放电量	予加电压为工频耐受电压的80%，时间60S后，降至测量电压28 kV，放电量≤20pC。
额定 一次 电流 （A）	额定二次负荷（VA）COSφ=0.8								5P、10P级准 确限值系数		1S短时 热电流 （kA）		动稳定 电流 （kA）
	0.2S		0.2		0.5		5P、10P
	1A	5A	1A	5A	1A	5A	1A	5A	1A	5A
20	10	30	10	30	10	30	30	50	10	10	2.5		6.3
30											4.5		12
40											6.3		16
50											8		20
75											12.5		31.5
100											22.5		50
150											25		63
200											31.5		80
300～500											45		110
600～1500											63		130

1、 两线圈：外形：405×300×550（长×宽×高），级次组合：0.2S/0.2S；0.2S/5P。
2、 三线圈：外形：420×300×550（长×宽×高），级次组合：0.2S/0.2S/0.2S；0.2S/0.2S/5P。
3、 四线圈：外形：480×300×550（长×宽×高），级次组合：0.2S/0.2S/0.2S/0.2S；0.2S/0.2S/5P/5P。
4、 测量级之间可互换，也可以用三线圈和四线圈外形生产两线圈的特殊产品。

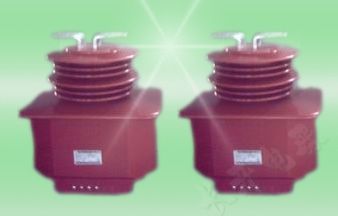

LZZBJ-27.5(GYW1)型电流互感器
